2024-12-31
一、項目背景：
太陽能作為一種清潔的、可再生的能源，具有分布廣泛、取之不盡、用之不竭的顯著優勢，成為全球能源轉型的關鍵領域。光伏發電技術通過半導體材料的光生伏特效應，將太陽能直接轉化為電能，為能源供應提供了一種綠色、環保的解決方案，其在運行過程中幾乎不排放溫室氣體和污染物，有效減少了對環境的負面影響，契合全球可持續發展的戰略目標。光伏發電項目憑借其獨特的環境與經濟效益，在全球能源結構調整與可持續發展進程中占據著極為重要的地位，擁有廣闊的發展前景和巨大的市場潛力。
二、項目需求：
該項目使用交流微網光伏拓撲。通過多個企業廠房的屋頂安裝光伏發電系統，通過逆變器接入交流微網母線，與園區內的燃氣輪機、儲能系統等分布式能源共同為園區企業供電，實現了能源的梯級利用和優化配置，提高了園區的能源自給率和供電可靠性。該項目涉及直流匯流箱、逆變器、箱變等設備產生的數據信息與上游中控室電力監控系統、網絡安全監控系統建立起工業通信網絡，具體需求為：
1、具備將直流匯流箱、逆變器、箱變等數據傳輸至分布式電源群策群控裝置；
2、將各直流匯流箱、逆變器、箱變等數據各獨立模塊數據接口進行匯集接入中控室；
3、傳輸?shù)膶崟r性、準確性、可靠性，滿足接入電力監控系統、網絡安全監控系統和管理需求；
4、具備較強的抗電磁干擾性、高低溫等惡劣的現場環境。
三、解決方案：
1. 解決方案簡述：
根據本項目對接入電力監控系統、網絡安全監控系統的網絡通信接入需求，我們推薦使用UT-62424G系列28口全千兆網管型以太網交換機方案。UT-62424G-16GT8GB4GP-BND具備將直流匯流箱、逆變器、箱變等數據的實時高效、準確地傳輸至上位機軟件的功能，確保數據的實時性和準確性，從而滿足工業現場監控和管理的需求。
2.方案網絡拓撲：

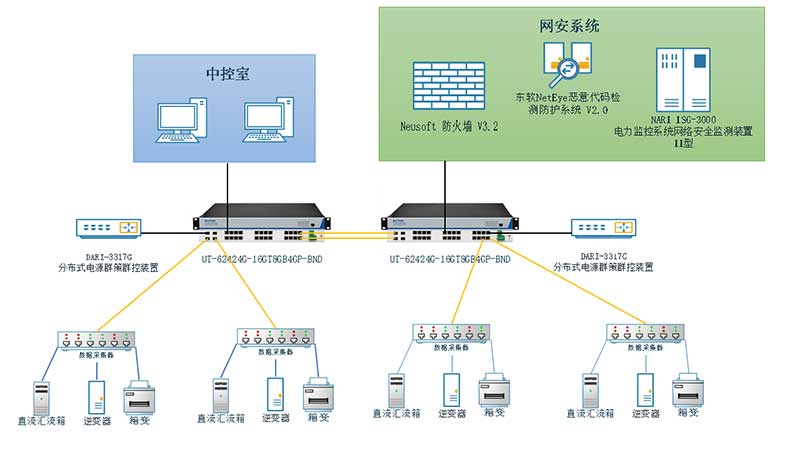

宇泰科技通信解決方案應用拓撲圖
3.方案優勢：
（1）UT-Ring環網結構設計：采用UT-Ring環網結構設計，在網絡出現故障時仍能自行重構，保證系統安全可靠；
（2）大口數大吞吐量：提供全千兆網絡接入，最多可支持28路千兆接口，最大可支持12路千兆光纖接口，增強了網絡擴展的靈活性；
（3）較強的抗干擾能力：具有對電磁和射頻干擾抑制能力，在傳輸過程中不受電磁和射頻噪聲的影響。
四、應用效果：
1.設備接入

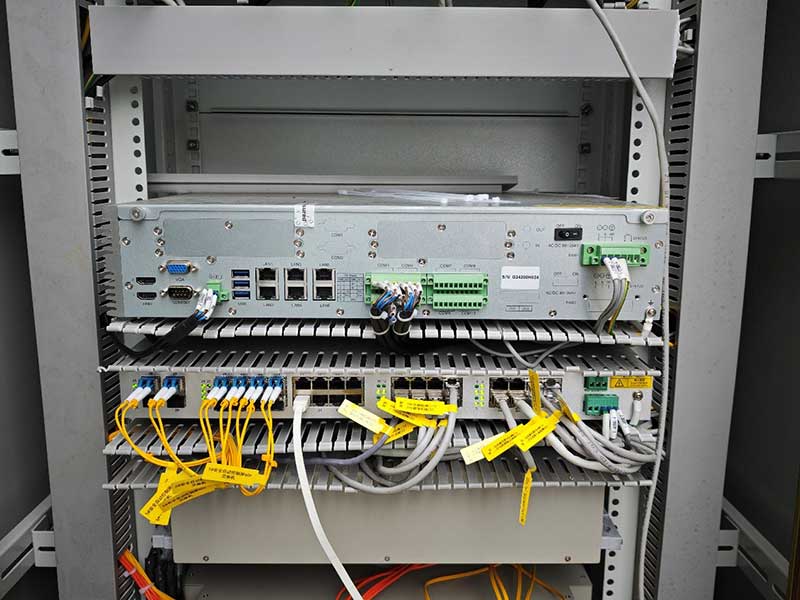

UT-62424G系列產品應用于該項目機柜
2.系統應用

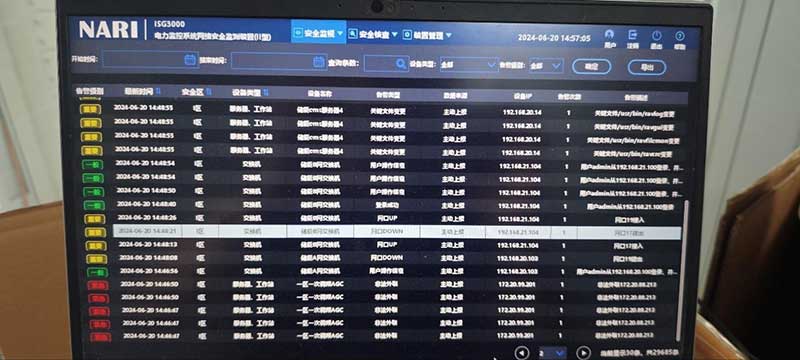

宇泰科技UT-62424G系列與網絡監控系統對接頁面
五、相關應用產品：

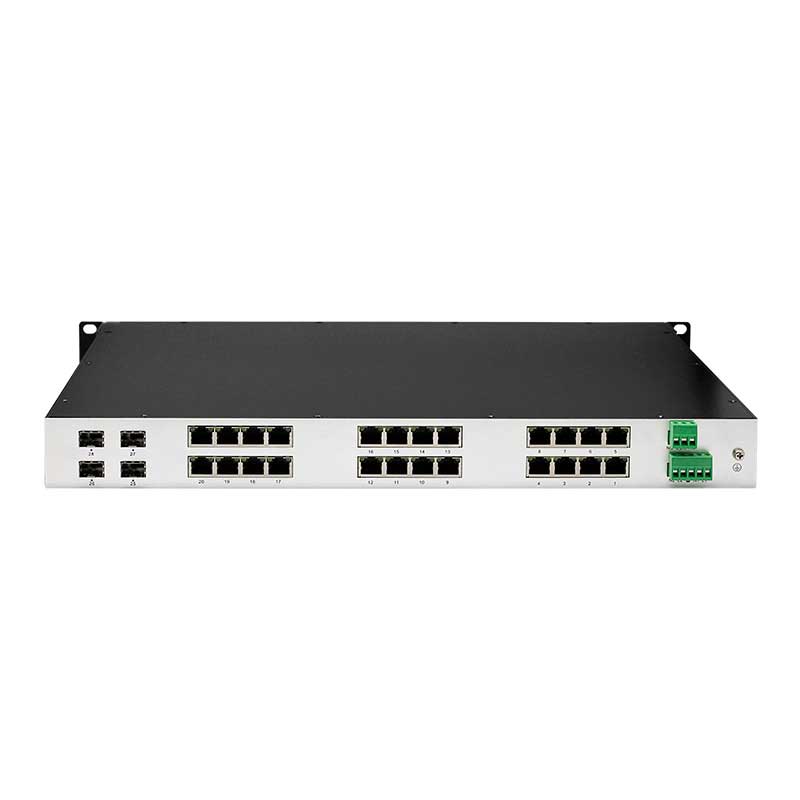

系列
28口全千兆網管型以太網交換機
●支持千兆以太網口和光口的多種不同組合。
●支持IGMP Snooping過濾多播封包。
●支持IEEE 802.1Q VLAN便于簡易網絡規劃。
●支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ增加網絡穩定性。
●支持STP/RSTP和MSTP網絡冗余及SNMPv1/v2v3。
●支持支持鏈路聚合，優化網絡帶寬。
●支持訪問控制列表（ACL）增強靈活度及網絡管理安全性。
●支持端口鏡像功能，便于在線調試。
●支持端口限速廣播風暴抑制組播風暴抑制未知單播風暴抑制。
●支持3層交換功能(靜態路由/Rip/OSPF/VRRP)，進行跨網段數據傳送。
●支持電源，端口異常狀態繼電器輸出告警功能。
●支持寬溫工作，工作溫度范圍為：-40℃~85℃。
