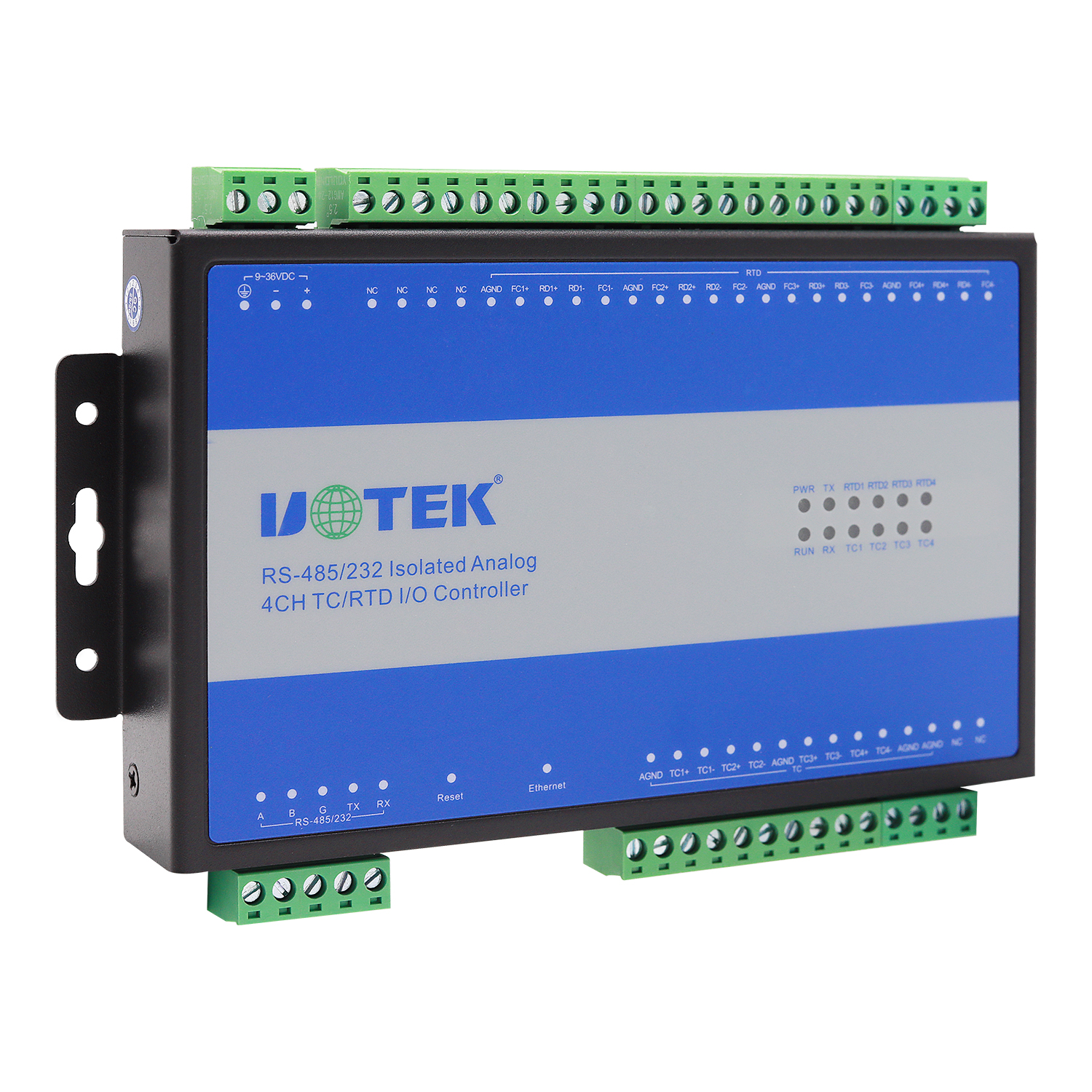

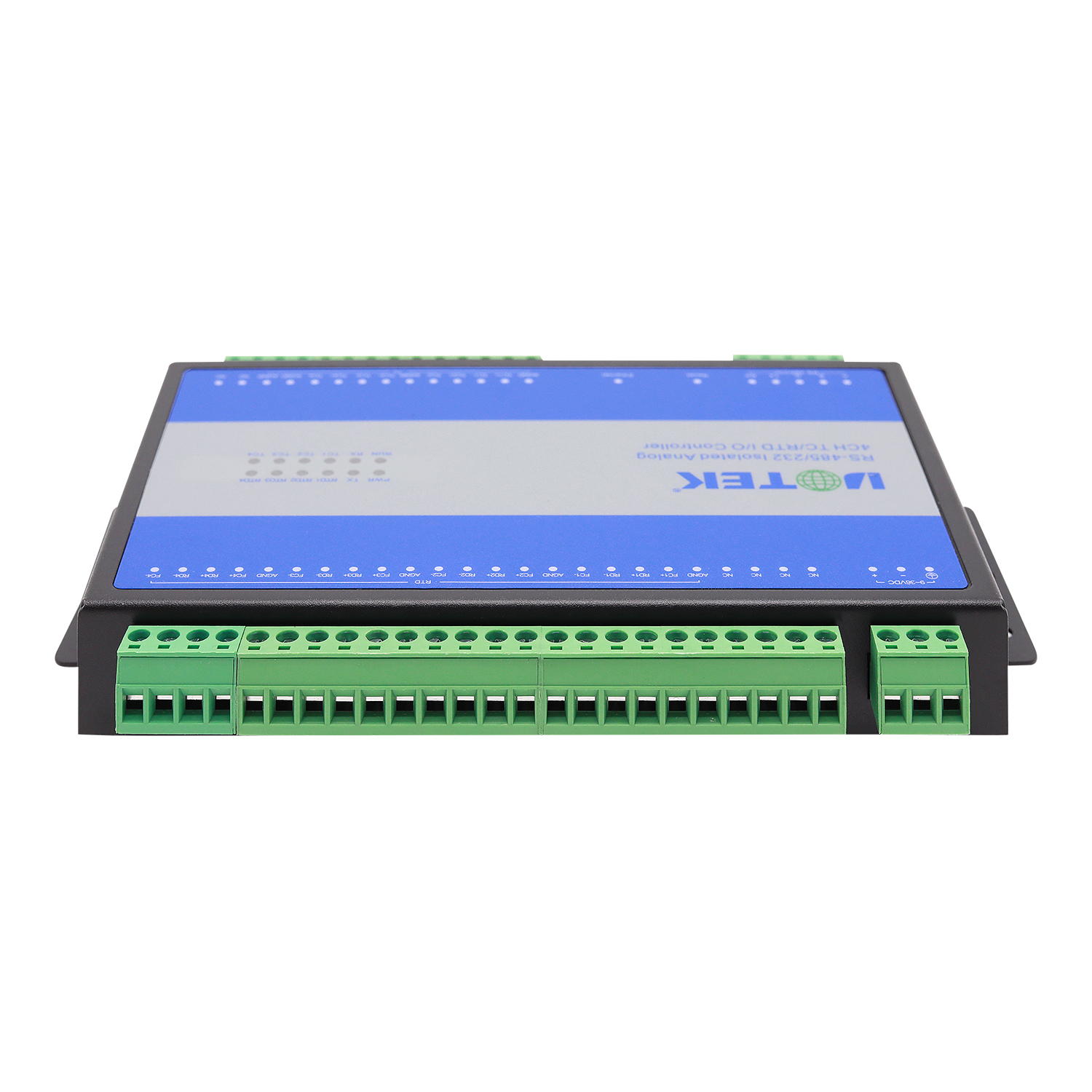

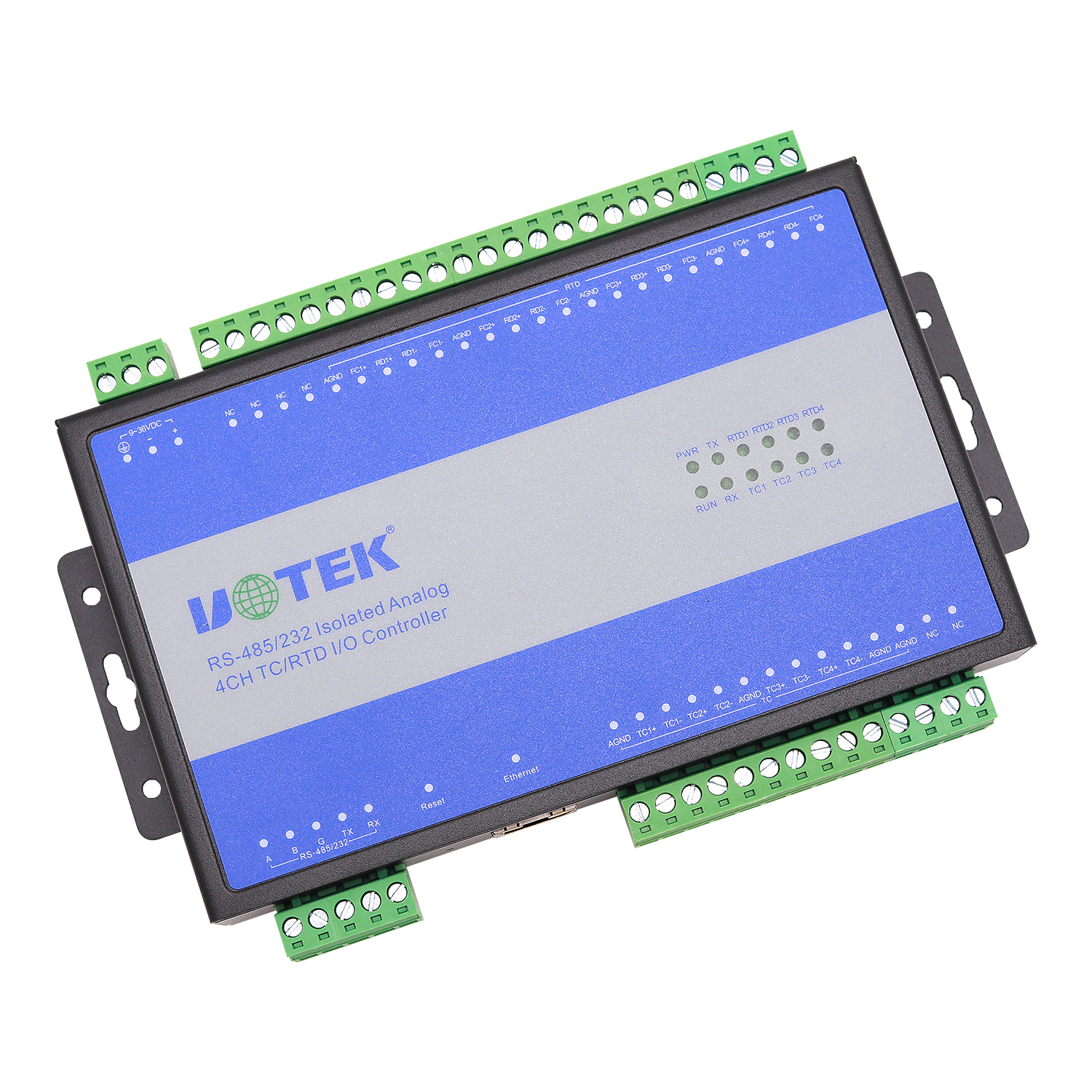

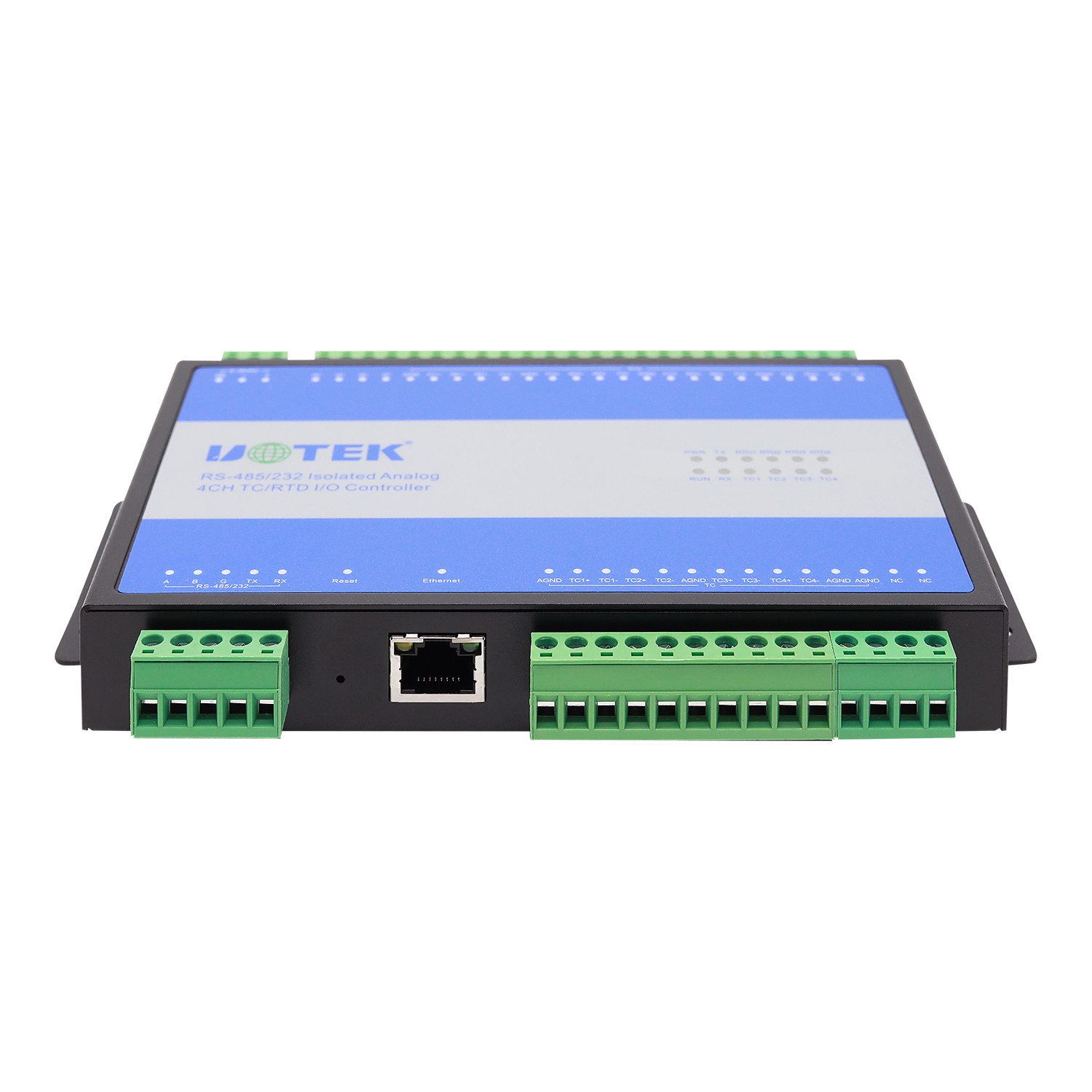

產品名稱： RS-485/232/以太網隔離4通道模擬量TC/RTD I/O采集器
規格型號：UT-56104
通訊接口：RS-485(支持RS-232)
網口：10/100Mbit/s 自適應以太網 LAN 口
防護等級：靜電/浪涌/脈沖群3級
串口隔離：光耦隔離
一、產品概述
UT-56104是一款使用以太網或RS-485/232進行遠程控制的 I/O 控制器，可使用Modbus TCP以太網通信進行控制，也可以選擇RS-485總線進行控制，支持 Modbus RTU 協議，該產品使用方便，通過可靠的以太網或RS-485對溫度模擬量輸入進行采集;支持2/3/4線測溫電阻（RTD）和電容式測溫（TC）傳感器，UT56104可應用于：工業自動化系統、儲能系統、智能家居、工業現場采集系統等。
二、功能特性
采用工業級芯片設計，適用于工業現場惡劣的工作環境；
無風扇設計，高效物理散熱，滿足工業現場惡劣環境，經久耐用；
內嵌看門狗技術，故障自恢復，確保設備穩定運行；
9~36V 寬壓供電，適用各種現場供電方式。
三、技術參數

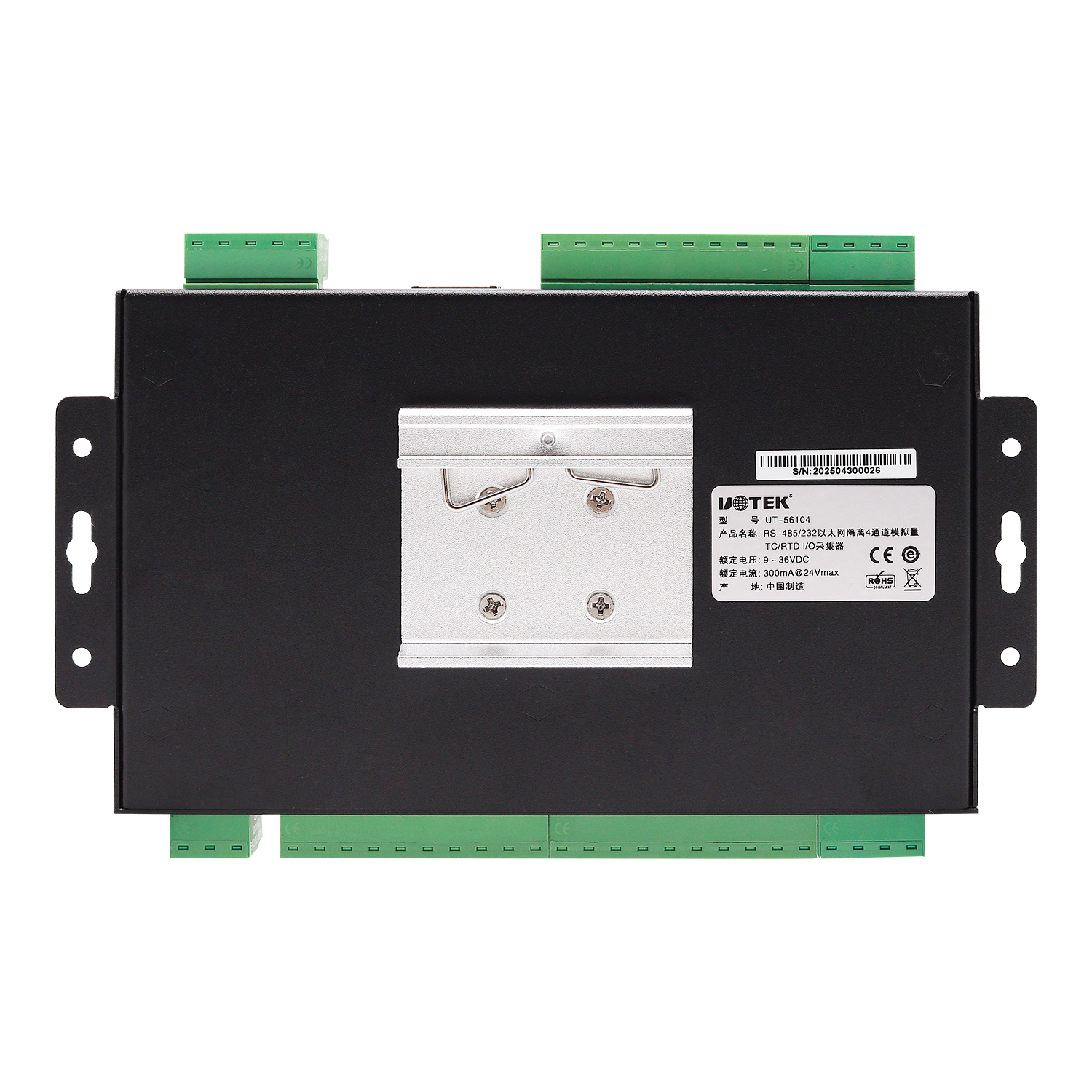

安裝方式：35mm標準導軌安裝/臥式安裝
尺寸：184*100*26mm(不包含導軌座)
RS-485通訊接口(支持RS-232)
10/100Mbit/s 自適應以太網 LAN 口
串口隔離：光耦隔離
串口終端電阻：如需要可外置 120Ω 電阻。
串口參數：支持 1200-115200bps 波特率
網絡協議：TCP/IP Modbus TCP (默認IP:192.168.1.125)
4通道模擬量（RTD）采集
支持PT100/PT200/PT500/PT1000 -200~850℃支持診斷功能
測量精度（±0.5℃，@25℃）
4 通道電（TC）采集
支持J / K/ E / T / S / R / B / N 型熱電偶-200~1300℃支持診斷功能
測量精度(±0.3%滿量程，@25℃±0.5%滿量程，@-40~85℃)
電源電壓：9-36VDC 輸入，標稱 24VDC
工作電流：Max.300mA@24V
工作溫度：-40~85℃
環境濕度：5%-95%(無冷凝)
IP防護等級：IP30
防護等級：靜電/浪涌/脈沖群3級
安規認證EMC：EN55032/35
EMI：FCC Part 15，CISPR 32 class A EMS：
IEC(EN)61000-4-2(ESD) 接觸6KV/空氣8KV
IEC(EN)61000-4-3(RS) 80MHz至1GHz 10V/m
IEC(EN)61000-4-4(EFT)電源2KV/信號1KV
IEC(EN)61000-4-5(Surge)電源共模2KV差模1KV/信號2KV
IEC(EN)61000-4-6(CS) 10V
IEC 60068-2-27(Shock)
IEC 60068-2-32(Freefall)
IEC 60068-2-6，IEC 60068-2-64(Vibration)

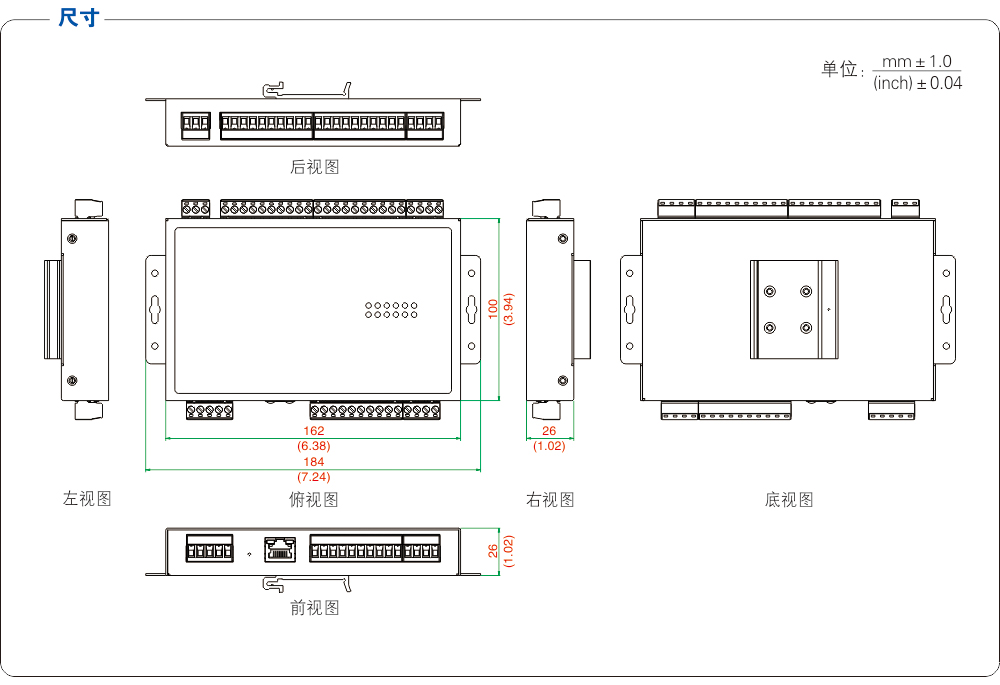

四、產品尺寸
