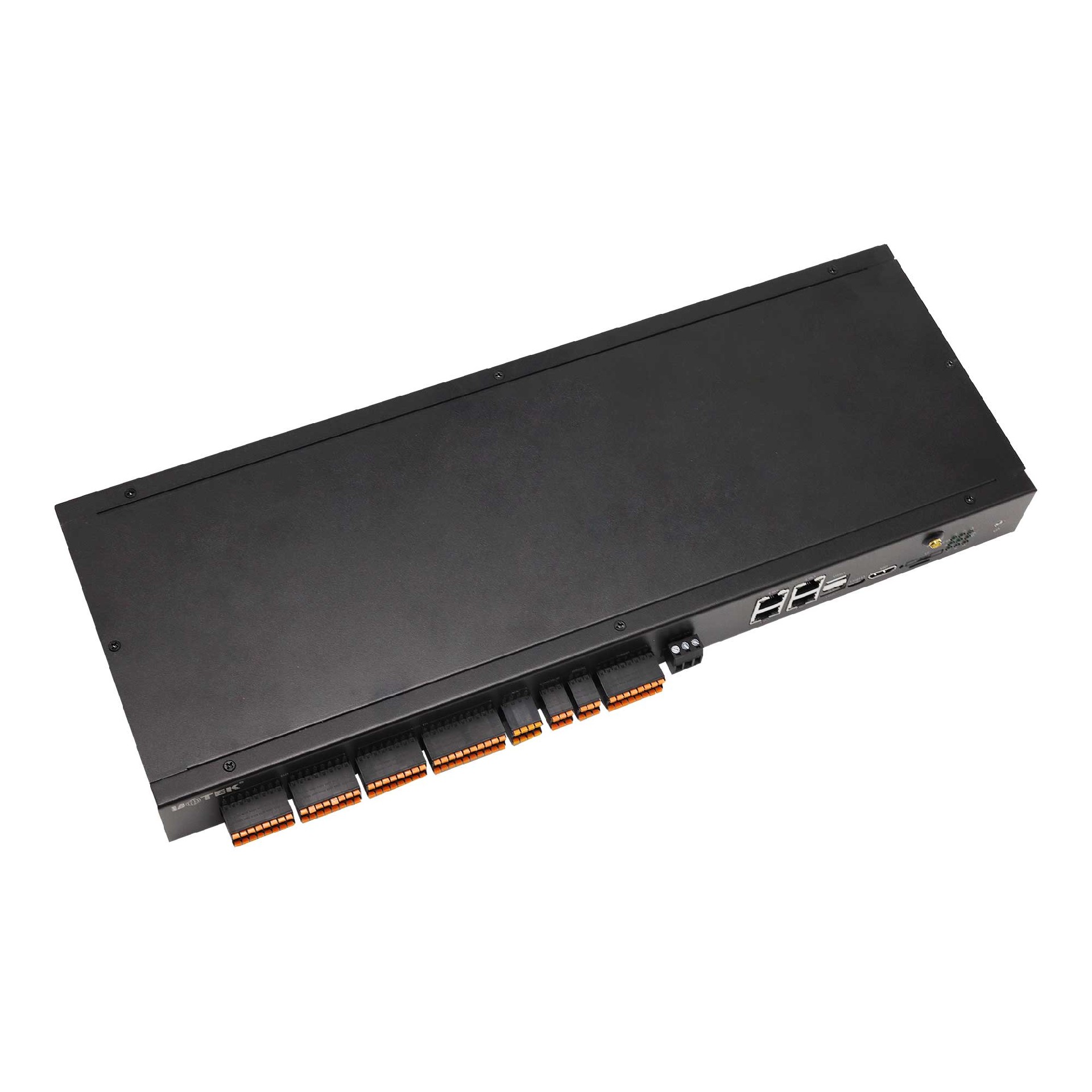

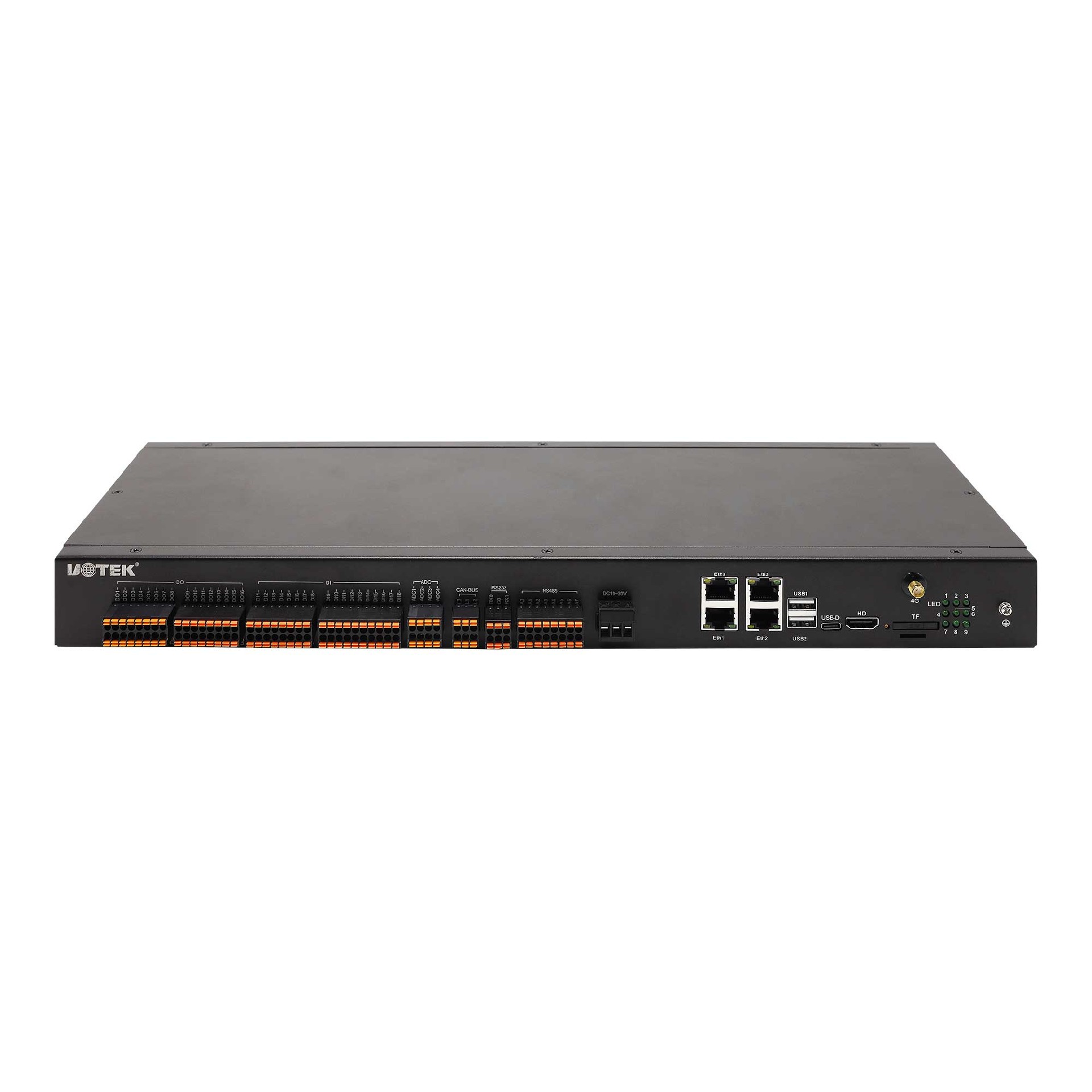

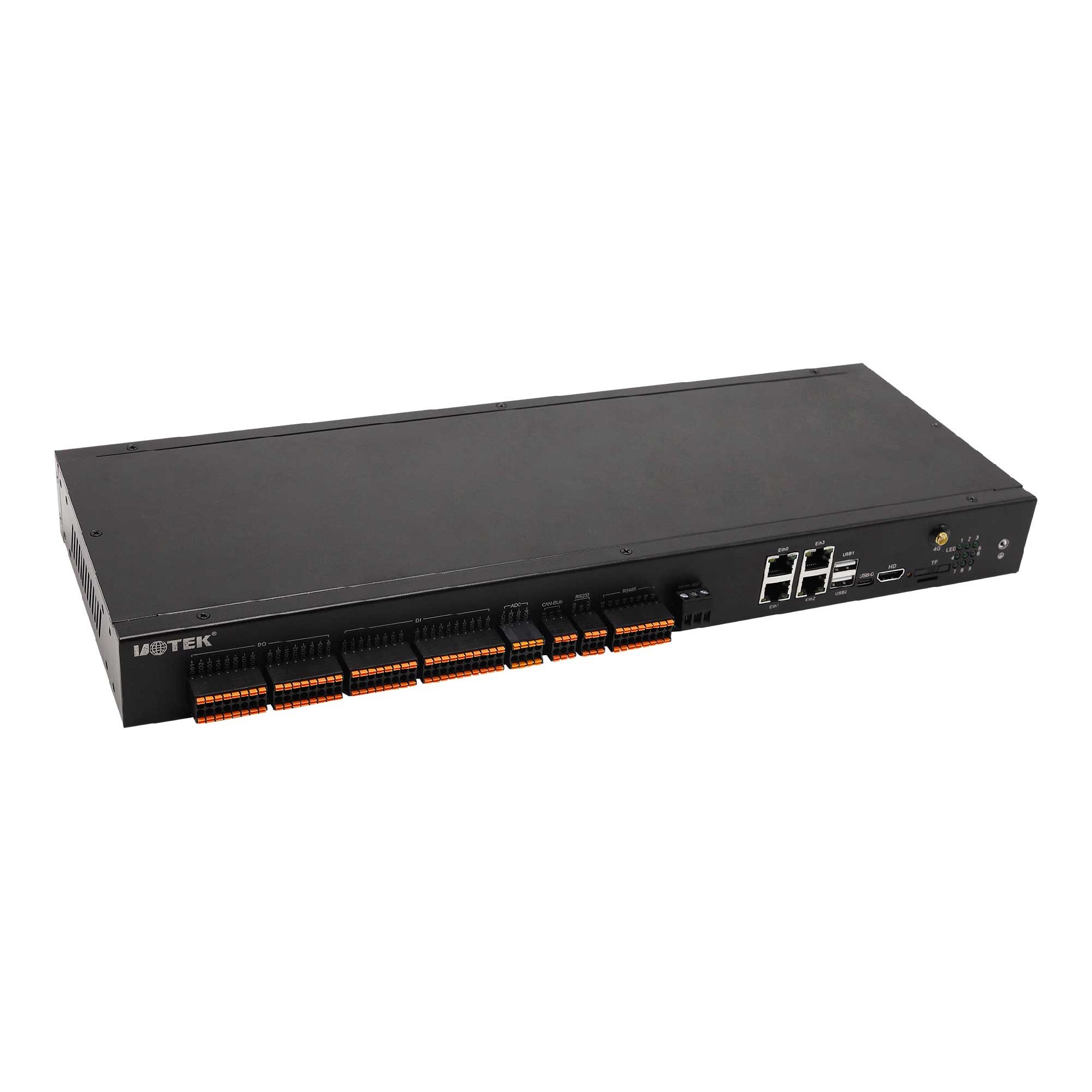

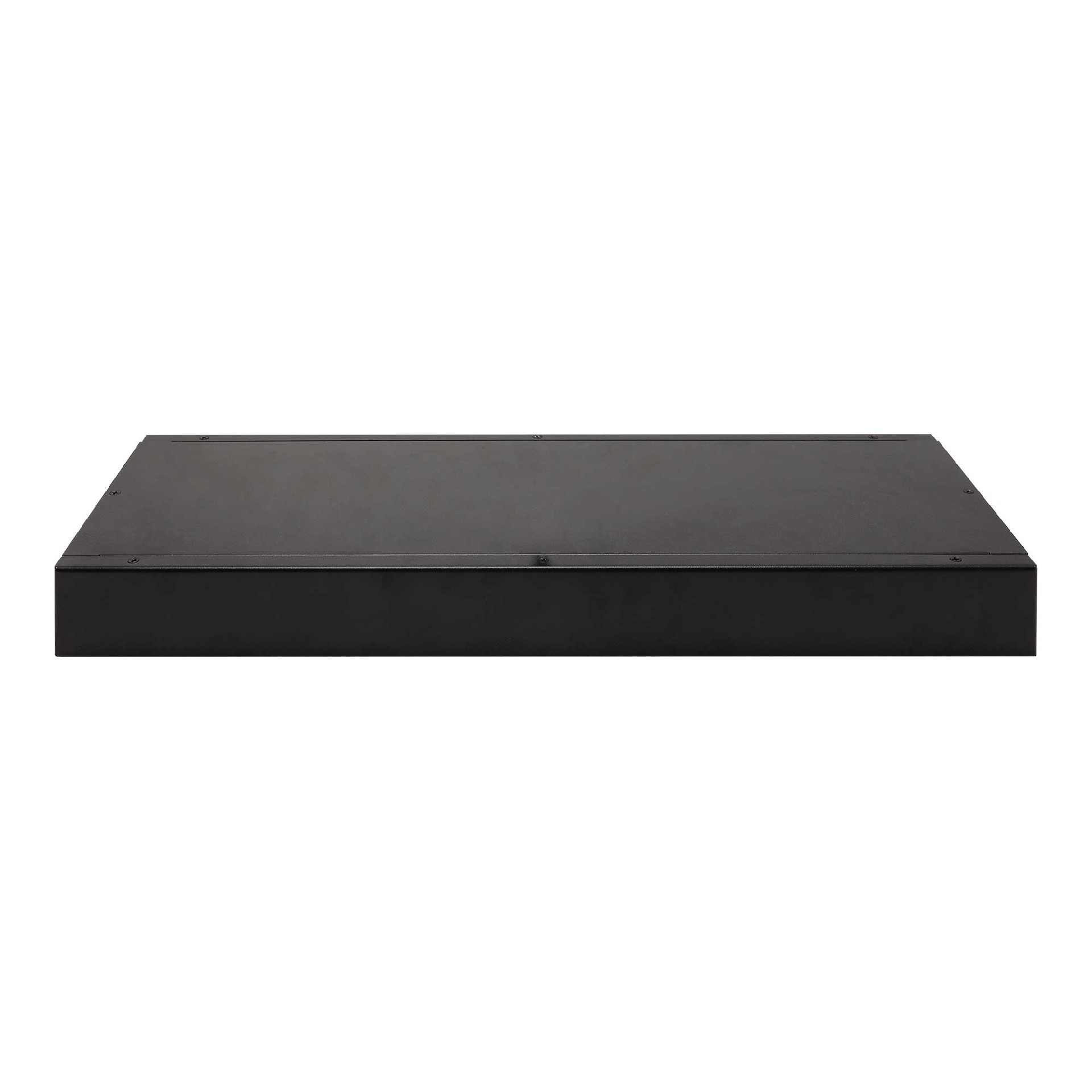

產品名稱：數字化集中控制器
產品型號：UT-RG9411
處理器：四核Cortex-A55 1.8GHz處理器
操作系統：Ubuntu20.04
工業接口：1x4G、4x RJ45、18x DI、16x DO、3x CAN、4x ADC 、8x RS-485、2x RS-232、2x USB、1x Console、1x SIM卡接口、1x TFT卡接口、1xSSD硬盤接口
產品概述：
UT-RG9411是一款高集成度的工業網關，具備高性能主控芯片，具有強大的邊緣數據采集能力，并支持多種VPN協議(IPsec、L2TP/PPTP、N2N、GRE)來保證數據傳輸?shù)陌踩浴?/p>
UT-RG9411系列具有快速部署、易用性強、支持多種工業領域應用等特點，可廣泛部署在邊緣側，滿足泛工業、能源等多種垂直領域下邊緣數據處理的應用需求。為真正意義上的設備信息化提供強大的數據計算平臺和高速的數據傳輸通路。
UT-RG9411系列采用ARM Cortex-A55四核處理器，主頻高達2.0GHz;標配4GB大內存和32GB eMMC存儲:支持4路千兆獨立IP以太網口，并支持WiFi無線傳輸;支持8xRS-485、2xRS-232/485、18xD1、16xDO、3xCAN、4G、SSD、HDMI等。性能強大，接口豐富。
UT-RG9411系列支持Linux、Ubuntu20.04操作系統，具備二次開發支持，可根據用戶自身業務實現定制化應用，體現用戶使用價值，可滿足各種應用場景。
產品特性：
超強算力，滿足邊緣數據采集和處理需求
●搭載Cortex-A55四核64位高性能處理器，主頻最高可達2.0GHZ
●標配4GB大內存，支持全鏈路ECC，可達到64bit位寬，頻率高達1600MHZ
●集成GPU，支持OpenGLES3.2/2.0/1.1，Vulkan1.1
●集成NPU，算力達到0.8Tops
高可靠設計，業務安全穩定可靠
●WDT看門狗設計，硬件接口隔離保護，保證系統穩定
●工業級全金屬外殼，無風扇高效散熱，可長期工作在-20°C~+70°C之間
●低功耗設計，寬電源輸入(10~30VDC)，適用不同現場供電方式
多種接口靈活可選，滿足更多工業場景需求
●支持千兆以太網，標配4個千兆自適應 獨立IP以太網口
●支持工業串行接口，RS485/RS232/DI/DO/CANT業串口
●支持HDMI接口，標配1個HDMI2.0接口
●支持USB接口，標配2個USB2.0接口
●可選支持WiFi無線網絡通訊
智能業務部署，便捷運維
●數據回傳方式靈活，支持以太網等有線方式和WLAN、4G等無線方式
●開放式系統架構，提供完整的SDK開發文檔

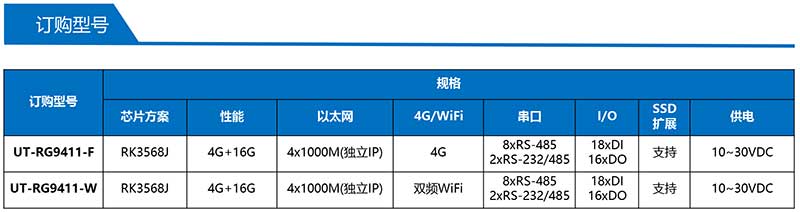

訂購信息：
產品參數：
| 處理器 | 四核ARM Cortex-A55處理器，最高主頻2.0GHz |
| GPU | Mali-G52 |
| RAM容量 | 4GB |
| FLASH容量 | 16GB |
| 操作系統 | Ubuntu20.04 |
| RTC | 內置RTC，RTC計時功能 |
| DI | 18路光電隔離 13~18路為濕節點 1~12路為干接點(輸入高電平范圍DC12~24V) |
| DO | 16路DO繼電器常開輸出 隔離觸點負載(阻性)5A/250VAC/30VDC 最大切換電壓250VAC/30VDC 最大切換電流5A |
| CAN | 3路CAN2.0B，125K/250kbps工業級隔離 |
| ADC | 4路，4~20mA/0~5V24bit8kSPs |
| RS-485 | 8路獨立隔離，默認波特率9600 |
| RS-232 | 2路獨立隔離，默認波特率115200 |
| USB | 2路USB2.0 Type A，1路USB2.0 Type C下載口 |
| Console | 1路調試串口，TypeC |
| 網口 | 4路10/100/1000M自適應網口(獨立IP不同網段) |
| 4G功能 | 1路，支持全網通 |
| SIM卡 | 1個SIM接口，抽屜式卡托 |
| TF卡 接口 | 1路，支持MicroSD(TF)卡存儲護展，最大容量128G |
| SSD硬盤接口 | 1路，支持M.2 SATA擴展，最大支持1TB |
| 顯示輸出 | 1路HDMI 1.4/2.0 |
| 掉電保護 | 支持約20秒 |
| 看門狗 | 支持(硬件看門狗) |
| EMC | GB/T17626-4-2、GB/T17626-4-3、GB/T17626-4-4、GB/T17626-4-5、GB/T17626-4-6、GB/T17626-4-8、GB/T17626-4-9、GB/T17626-4-10、GB/T17626-4-12(信號端口2級) |
| 軟件協議 | 支持提供二次開發接口協議，調用一體機各個接口功能 |
| 電源輸入 | DC24V輸入范圍(12V~30V) |
| 復位按鈕 | 支持設備復位更啟 |
| 指示燈 | 9路，PWR/PWR LOSS/SSD/5G/4G/RUN/USR*3 |
| 產品尺寸 | LxWxH=440x160x44mm(不含安裝件) |
| 環境溫濕度 | 工作溫度：-20℃~+70℃ |
| 儲存溫度：-40℃~+80℃ | |
相對濕度：5%~95%(無凝霜) | |
| 外殼 | 金屬外殼設計、保護等級IP40 |
| 安裝方式 | 桌面式、導軌式 |

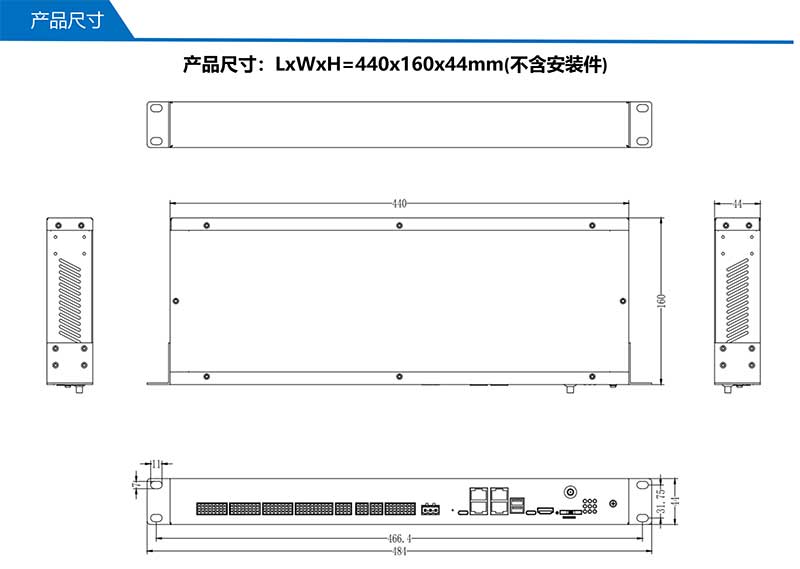

產品尺寸：
