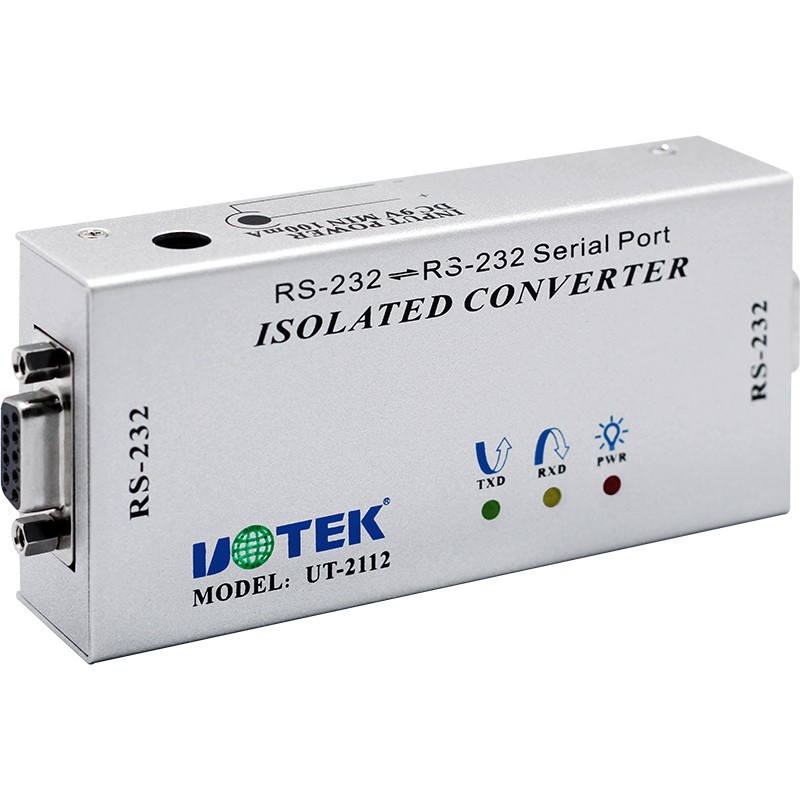

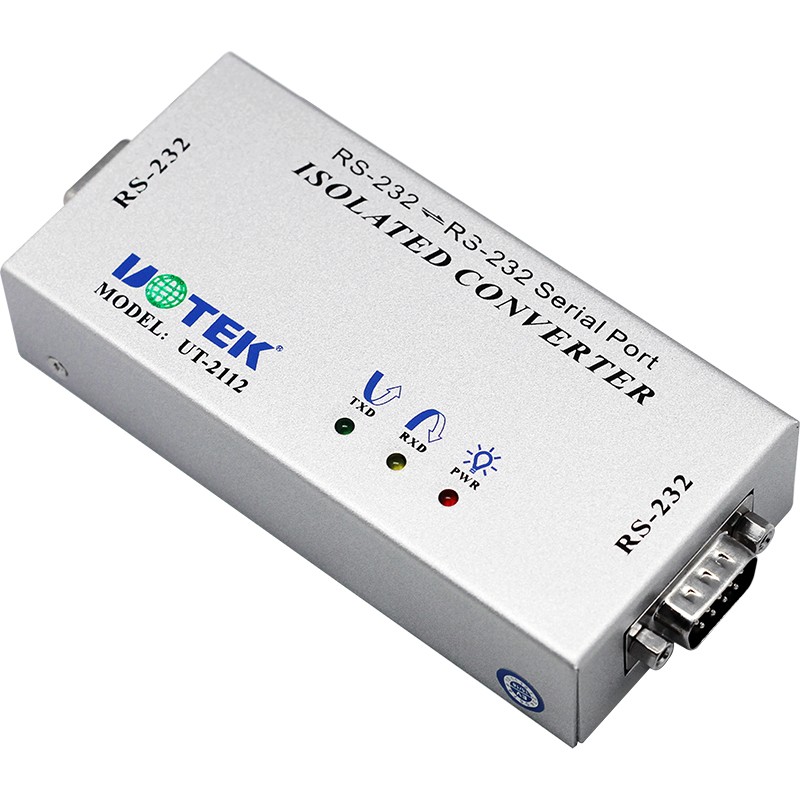

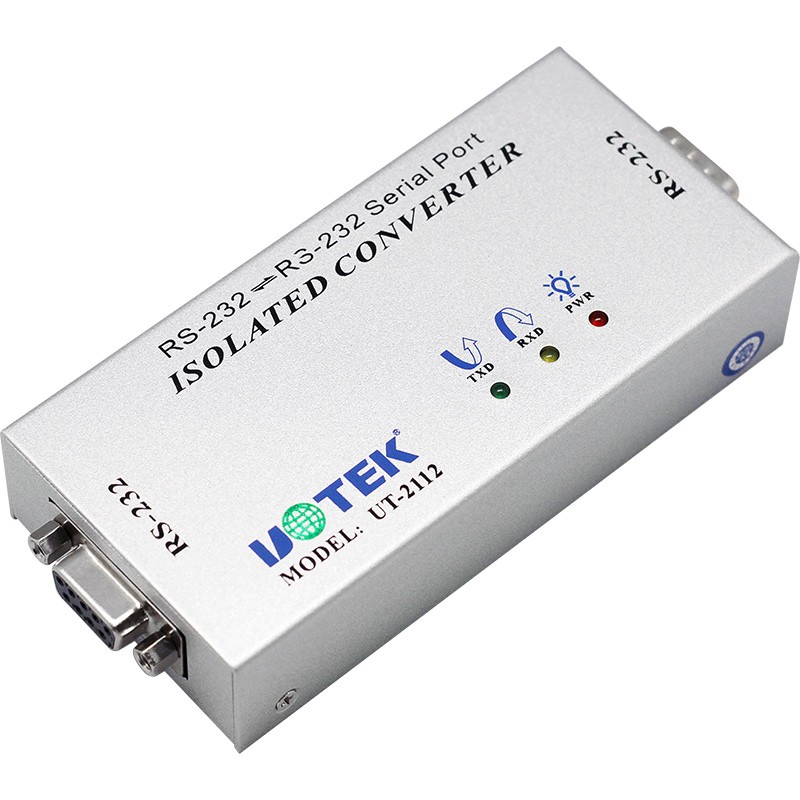

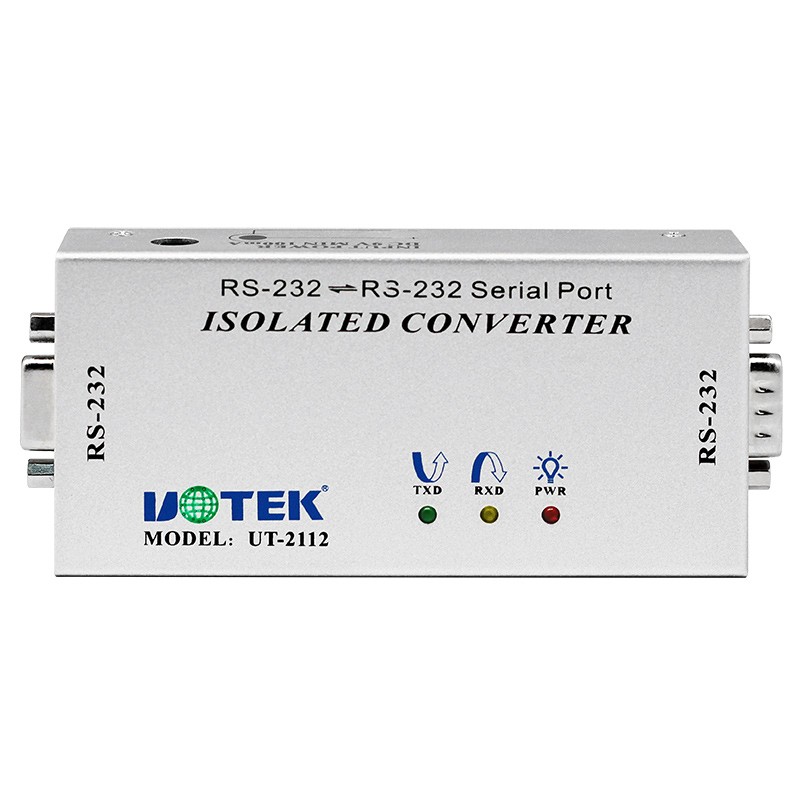

產品名稱: RS-232 9線全信號光電隔離器
規格型號:UT-2112
接口：符合EIA RS-232和CCITT V.24異步協議
連接器：兩側都使用DB9連接器
傳輸模式：異步，全雙工，全透明
隔離電壓：2500Vrms脈沖或500VDC連續
產品概述：
UT-2112 RS-232串行口光電隔離器又稱為串口隔離器（ISOLATORS），它采用了全新的光電隔離技術，極大限度地保護了RS-232串行接口設備，避免了地線回路電壓、浪涌、感應雷擊、靜電、熱插拔等惡劣環境對RS-232設備的損壞。
RS-232接口的損壞是通信設備硬件的損壞,造成的原因90%以上是由于兩端設備不共地、各類浪涌、感應雷擊、靜電干擾、熱插拔，電磁干擾等惡劣環境對RS-232設備的損壞。比如設備A和設備B使用RS-232接口相連，如果A和B之間的地線之間有大于50V的電壓差（經常會達到80V以上），則RS-232通信就會不正常，RS-232接口可以隨瞬間2500Vrms，連續500VDC的峰值電壓差，還可以有效吸收靜電和電磁干擾，保護設備的RS-232接口。
由于采用了光電隔離技術，完全隔離了兩端RS-232設備的電氣與地線回路,使得一側的電信號變成光信號以后傳到另一方，在變回到電信號，從而保護通信設備免受電源地線回路和浪涌的干擾和損壞，明顯地提高了通信系統的可靠與穩定性。
UT-2112產品已經被廣泛應用于電力、保險、電信、鐵路、郵局、金融、銀行、證券、程控等行業的點到點RS-232通信系統、UNIX多用戶系統、監視控制系統、程控交換機計費終端、衛星接收機、ATM自動提款機等領域。
產品特性：
● 接口：符合EIA RS-232和CCITT V.24異步協議
● 連接器：兩側都使用DB9連接器
● 傳輸模式：異步，全雙工，全透明
● 隔離電壓：2500Vrms脈沖或500VDC連續
● 傳輸速率：300BPS-115200BPS
● 電源范圍：DC9V-48V輸入
● 外形尺寸：113mmX55mmX25mm
● 重量：150g
● 使用環境：-40℃ 到 85℃，相對濕度為5%到95%
訂購信息：
| 型號 | UT-2112 | |
| 信號/接口 | RS-232 | DB9母頭 |
| RS-232 | DB9公頭 | |
| 接口保護等級 | RS-232 | ±15KV ESD |
| 通訊速率 | 300bps-115.2kbps | |
| 使用環境 | 溫度 | -40/85℃ |
| 濕度 | 5-95% | |
| 電源 | 有源 | 9-48VDC |
備注：以上產品配件為電源適配器串口線。

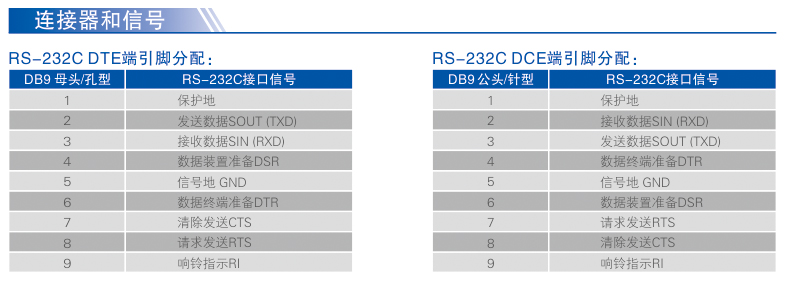

連接器和信號：
信號說明：符合EIA RS-232C、 CCITT V. 24的標準。2、3腳是數據發送與接收：7、8引腳是RTS與CTS；4、1引腳是DTR和DCD；6引腳是DSR；5引腳是GND。
連接器：使用DB9/DB9孔型連接器；信號：內部信號線均是獨立的，九組線路完全隔離。

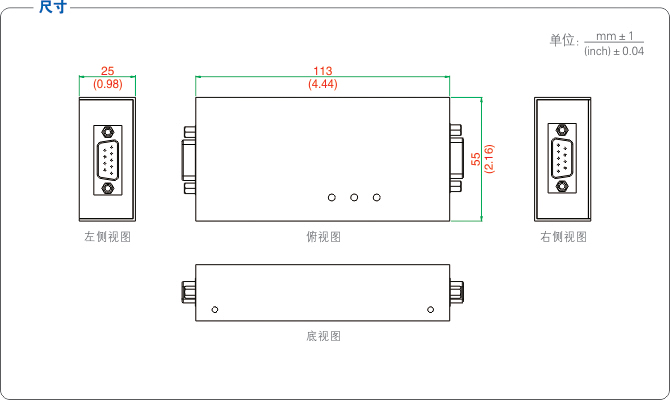

產品尺寸：
