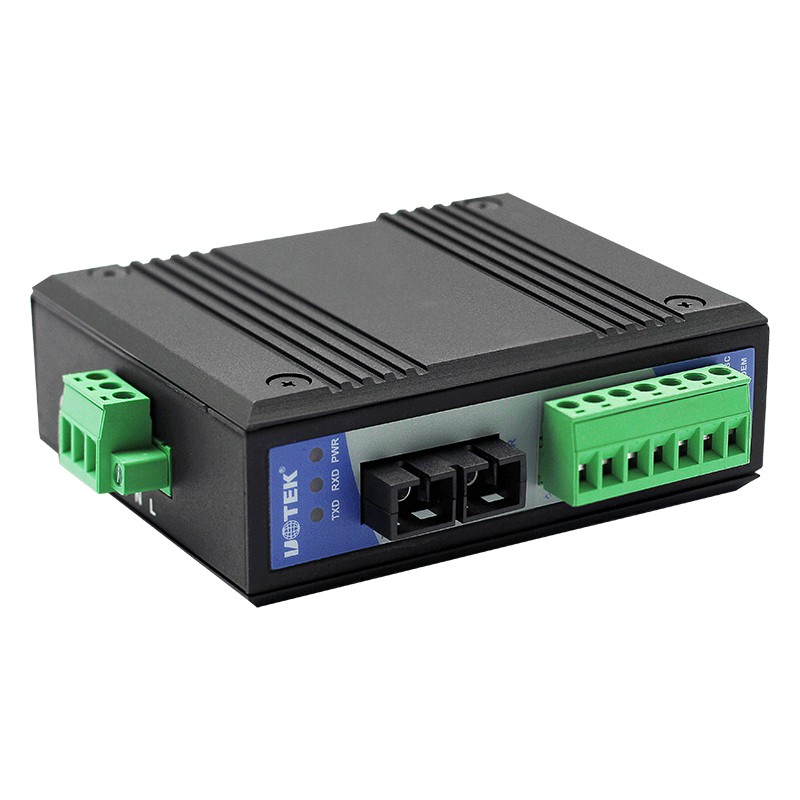

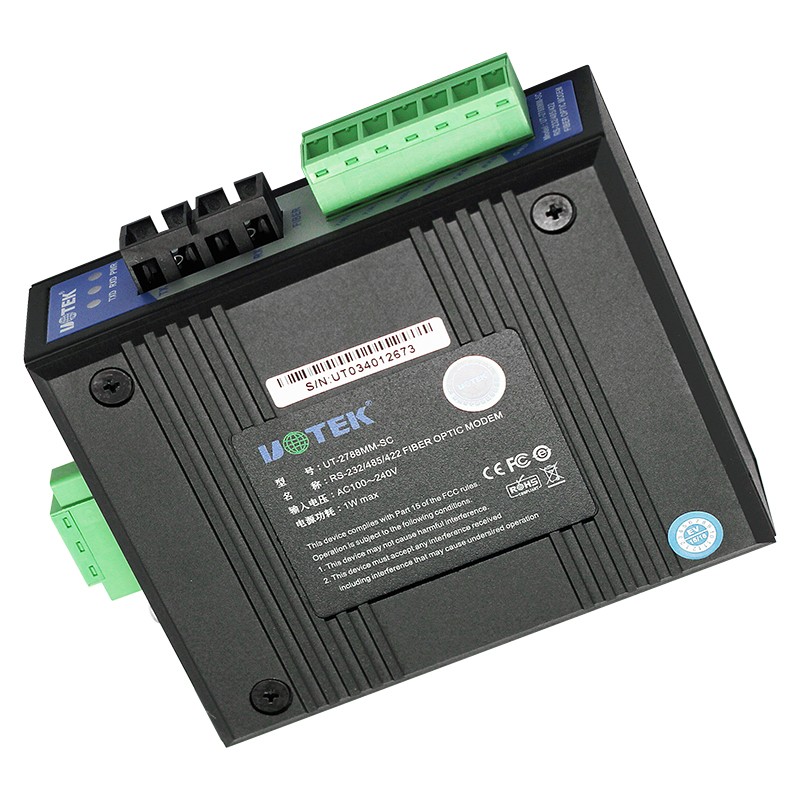

產品名稱：串口轉RS-232/485/422光纖轉換器
規格型號：UT-2788
異步傳輸:點對點運用，速率達 460Kbps
RS-232 接口特性:標準 RS-232 三線接口+/-15KV(防靜電)ESD 保護支持速率最高 115.2Kbps
RS-485/422 接口特性:采用端口自適應技術實現從端口到速率調節自適應，無需開關設置，士15KV(防靜電)ESD 保護支持多達 128 點輪詢環境
產品概述：
UT-2788是多功能的支持異步RS-232，RS-485，RS-422通信接口的光纖MODEM，是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。支持RS-232，RS-485，RS-422多種異步通信協議，可以同時混合使用兩個RS-232，RS-485或RS-422接口，支持2線(半雙工)RS-485和4線(全雙工)RS-422工作方式。UT-2788的RS-485方式支持數據（TXD或SD）發送控制，從而提高了適應各類軟件的能力，也簡化了控制方式，光纖MODEM支持異步串行口之間的多種光纖連接方式，它支持兩個異步串行口的設備通過光纖進行全雙工或半雙工通信，通信距離最遠可達多模4公里，單模20公里，RS-232信號的傳輸速率最高為115.2KBPS，RS-485/RS-422的信號傳輸速率最高可達460KBPS，不同電氣標準的接口可以混合使用，可以用RS-232的設備去連接RS-485/RS-422的設備，可以代替RS-232到RS-485/422接口轉換器或光電隔離器，并提供了優良的EMI/RFT特性。
UT-2788支持兩個數據信號的傳輸： 發送數據和接收數據， 同時還提供了RS-485/RS-422的數據傳輸自動使能控制電路。零延遲轉換時間，所有的串行口都是通過接線柱連接，光纖的連接通過兩個ST接口。
產品特性：
● 支持點對點或環路(點對多點)連接
● 支持RS-232異步通信協議
● 通信速率可達300-460.8Kbps
● 可選SC、FC、ST接口
● 支持主從工作模式
● 從模式可作為中繼器使用
產品參數：
| 接口支持 | 支持RS-232/RS-485/RS-422接口 | |
| 異步傳輸 | 點對點運用，速率達460Kbps | |
| 傳輸距離 | 多模4KM,單模20KM | |
| 工作溫度 | -40℃到+85℃,相對濕度為5%到95% | |
| 工作波長 | 1310nm(多模）,1310nm(單模） | |
| 電氣接口 | RS-232 | 采用接線柱連接器 |
| RS-485/422 | 采用接線柱連接器 | |
| 光纖接口 | 可選SC/FC/ST接口 | |
| RS-232接口特性 | 標準RS-232三線接口±15KV(防靜電)ESD保護支持速率最高115.2Kbps | |
訂購信息：
| 型號 | UT-2788SM | UT-2788MM | UT-2788XX-XX-DC | ||
| 電源 | 有源 | AC / DC 100-240V | DC 12-48V | ||
| 信號/接口 | 光纖 | SC-ST-FC | 可選 | ||
| RS-232/485/422 | 接線端子 | √ | |||
| 端口數量 | 光纖 | 1 | |||
| RS-232/485/422 | 1 | ||||
| 接口保護等級 | RS-232 | ±15KV ESD | |||
| RS-485/422 | 600W浪涌 | ||||
| 通訊速率 | 300-460.8Kbps | ||||
| 使用環境 | 溫度 | -40/85℃ | |||
| 濕度 | 5-95% | ||||
備注：以上產品配件為導軌座。

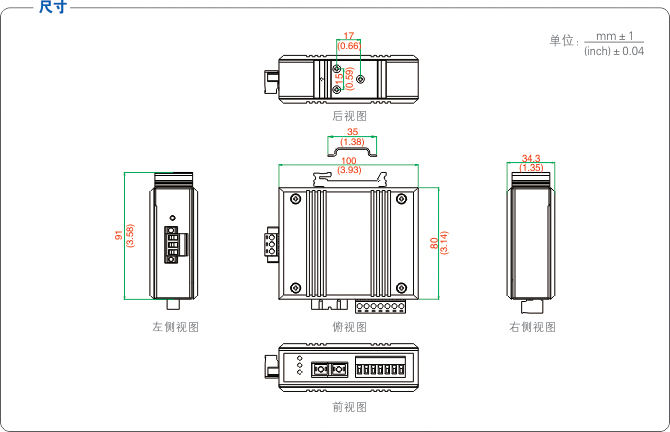

產品尺寸：

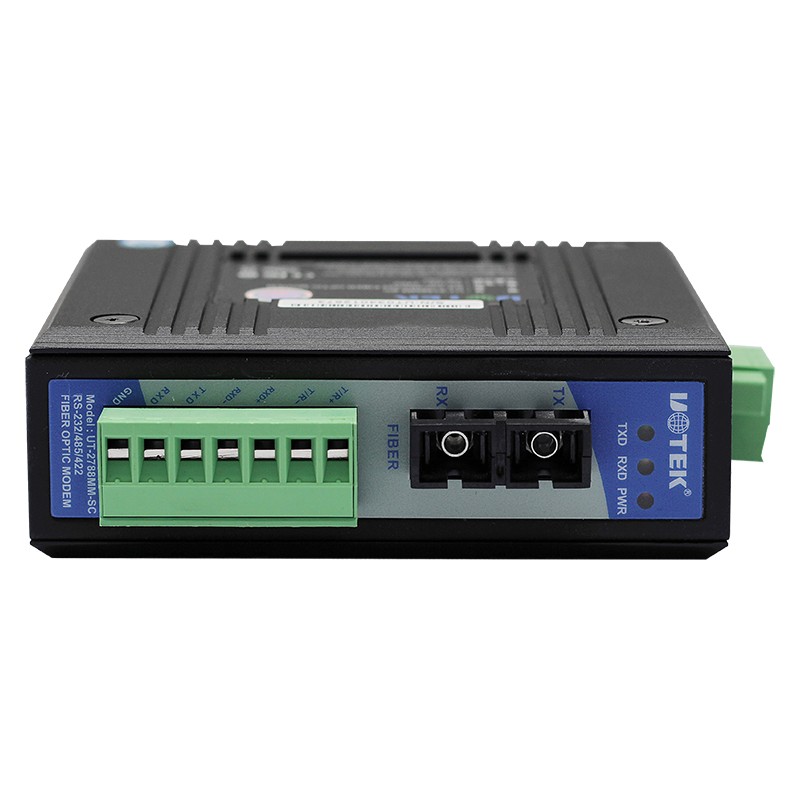

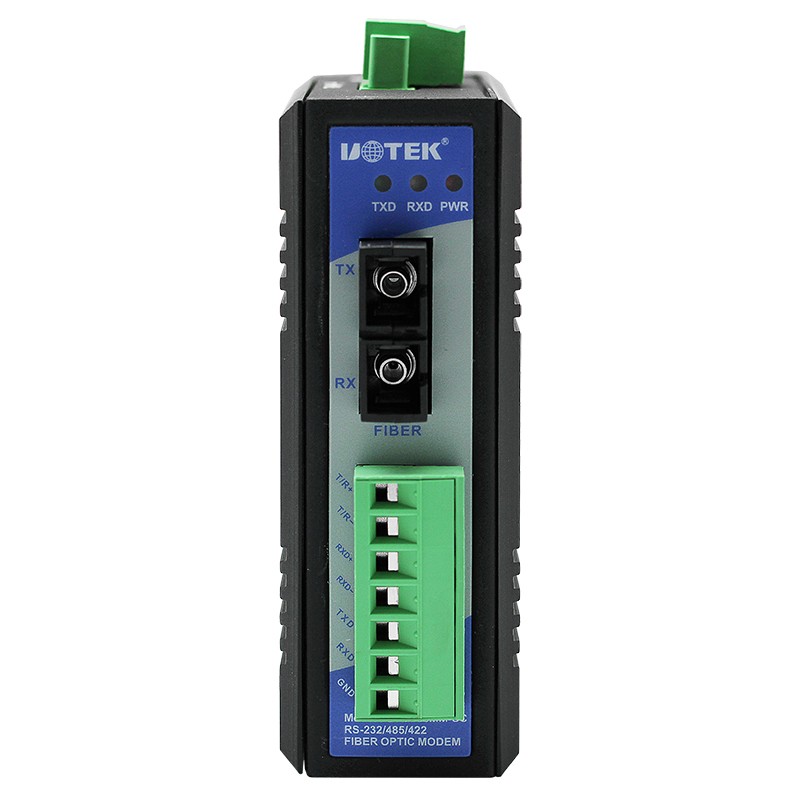

接線端子引腳分配：
| 接線端子 | 信號定義 | RS-422全雙工接線 | RS-485半雙工接線 |
| 1 | T/R+ | 發(A+) | RS-485(A+) |
| 2 | T/R- | 發(B-) | RS-485(B-) |
| 3 | RSD+ | 收(A+) | 空 |
| 4 | RSD- | 收(B-) | 空 |
| 5 | TXD | RS-232(發送) | - |
| 6 | RXD | RS-232(接收) | - |
| 7 | GND | RS-232(地線) | - |
RS-485/422接口特性：采用端口自適應技術實現從端口到速率調節自適應，無需開關設置，±15KV(防靜電)ESD保護支持多達128點輪詢環境
光纖技術參數：
| 指標參數 | 技術參數 | |
| 多模 | 單模 | |
| 發射波長nm | 1310 | 1310 |
| 典型距離km | 4 | 20 |
| 發射功率dBm | -3~10 | -3~7 |
| 接收靈敏度dBm(≤) | -18 | -18 |
| 光飽和度dBm | -3 | -3 |
| 光損耗dBm/km | 0.35 | 0.35 |
| 光纖接口類型 | SC、FC、ST接口可選 | |
傳輸參數：
| 傳輸光纖 | 多模 | 50/125，62.5/125，100/140μm |
| 單模 | 8.3/125，8.7/125，9/125，10/125μm | |
| 傳輸距離 | 多模 | 4km |
| 單模 | 20km、40km、60km，根據用戶需求可超過120km |
