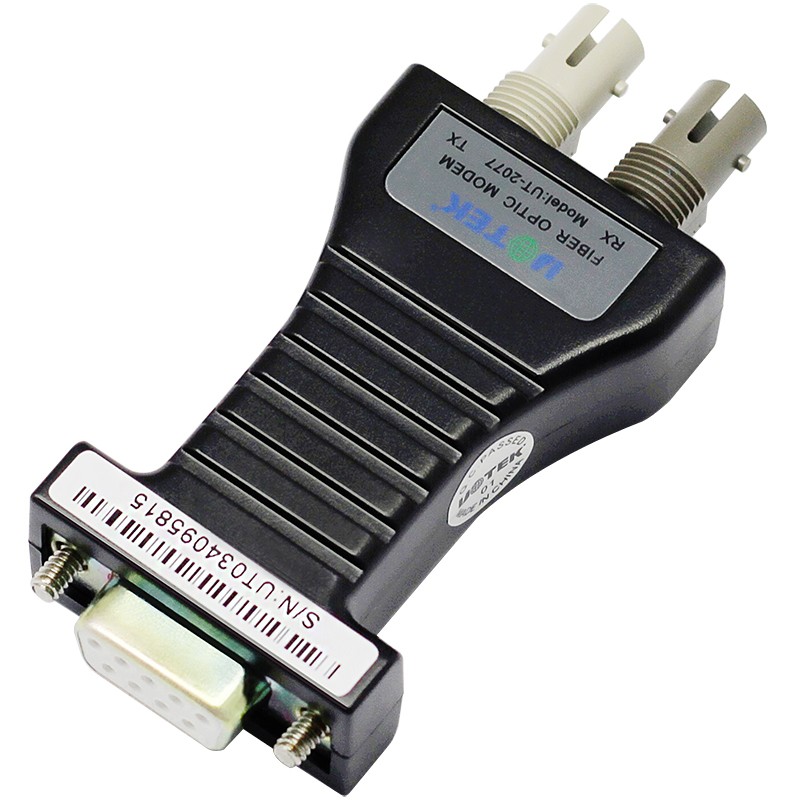

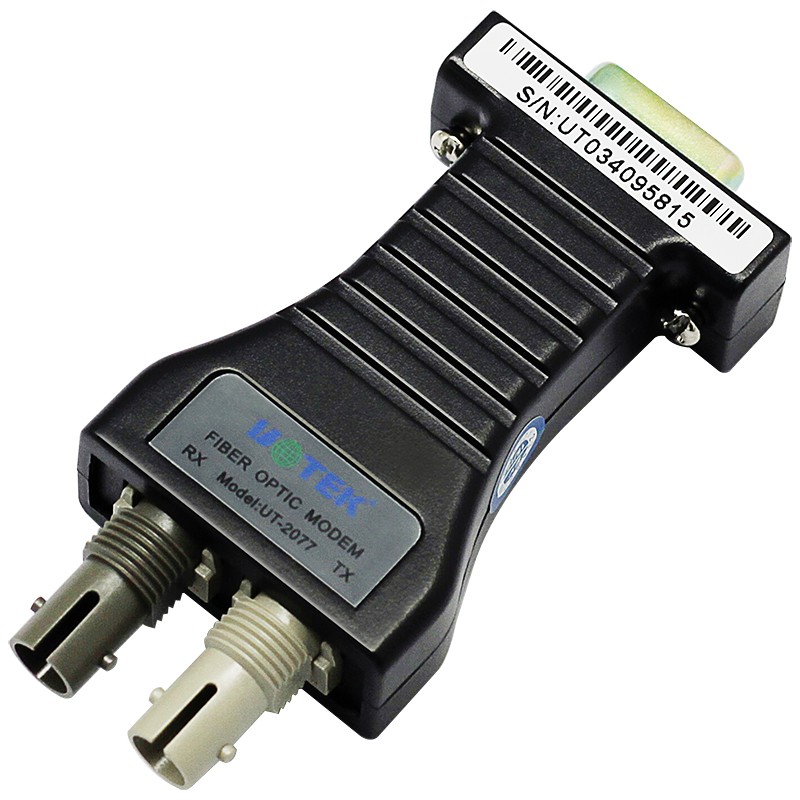

產品名稱: 工業級高性能串口RS-232無源多模光纖轉換器
規格型號:UT-2077
支持接口：RS-232/ST
異步傳輸：點對點運用，速率達115.200bps
產品概述：
UT-2077是超小型的支持異步RS-232，通信接口的光纖MODEM,是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。支持RS-232異步通信協議，UT-2077的RS-232方式支持?jǐn)?shù)據（TXD或SD）發送控制，從而提高了適應各類軟件的能力，也簡化了控制方式，光纖MODEM支持異步串行口之間的多種光纖連接方式，通信距離最遠可達多模2公里，RS-232信號的傳輸速率最高為115.2KBPS，不同電氣標準的接口可以混合使用，無需外接電源采用獨特的“RS-232電荷泵”驅動， 需要靠初始化RS-232串口可得到電源， 內部帶有零延時自動收發轉換，獨有的I/O電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)，從而保證了在RS-232半雙工方式下編寫的程序，并提供了優良的EMI/RFT特性。

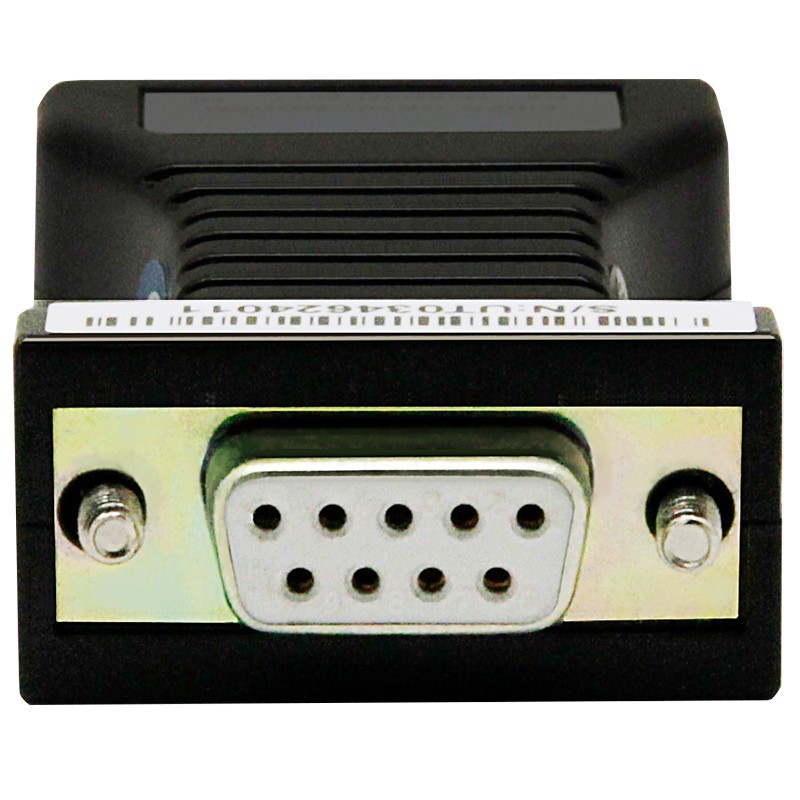

UT-2077支持兩個數據信號的傳輸：發送數據和接收數據，RS-232是通過DB9母頭連接、光纖的連接通過兩個ST接口，拆卸安裝非常方便。
產品特性：
● 使用多模光纖工作距離達2KM
● 支持點對點或環路(點對多點)連接
● 支持RS-232異步通信協議
● 通信速率可達300-115.2Kbps
● 使用ST光纖接口
產品參數：
| 支持接口 | RS-232/ST | |
| 異步傳輸 | 點對點運用，速率達115.200bps | |
| 傳輸距離 | 多模2，000米 | |
| 工作溫度 | -25℃到70℃ | |
| 相對濕度 | 5-95% | |
| 工作波長 | 820nm(多模） | |
| 使用環境 | 電氣接口 | RS-232：采用DB9孔型連接器 |
| 光纖接口 | ST型接口（其它接口可定制） | |
| RS-232接口特性 | 標準RS-232三線接口±15KV（防靜電）ESD保護，支持速率最高115.2Kbps無須外加電源，采用串口取電技術 | |
訂購信息：
| 型號 | UT-2077 | ||
| 信號/接口 | 光纖 | SC/ST/FC | ST |
| RS-232/485/422 | 接線端子 | DB9母頭 | |
| 端口數量 | 光纖 | 1 | |
| RS-232/485/422 | 1個232 | ||
| 接口保護等級 | RS-232 | ±3KV ESD | |
| 通訊速率 | 300-115.2kbps | ||
| 使用環境 | 溫度 | -25/70℃ | |
| 濕度 | 5-95% | ||
| 電源 | 無源 | ||
產品尺寸：
光纖的連接：

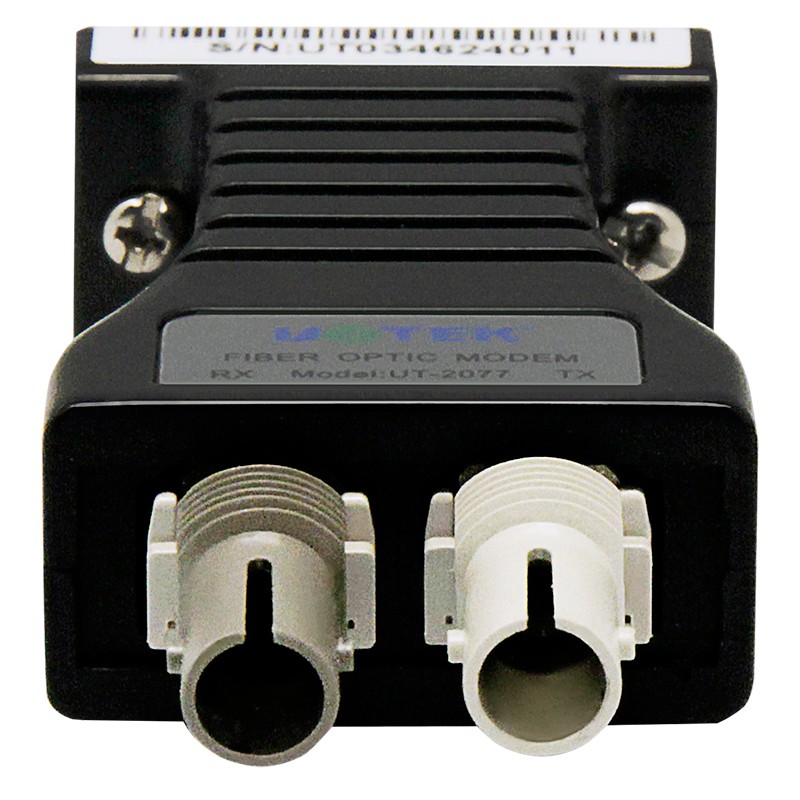

UT-2077使用兩個分離的光發射器和光接收器，光的波長為820nm(多模)，發射和接收采用標準的ST接口。幾乎所有尺寸的多模光纖電纜都可以使用，包括：50/125um，100/140um，200um，在點對點狀態下，兩個光纖MODEM要用兩根光纖，兩根光纖的數據傳輸方向相反。
