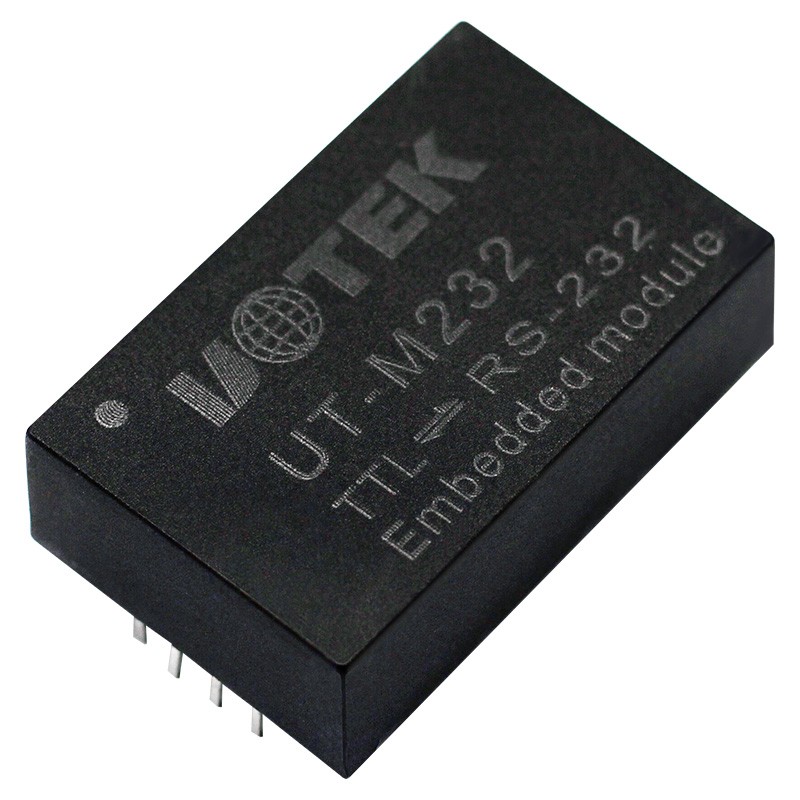

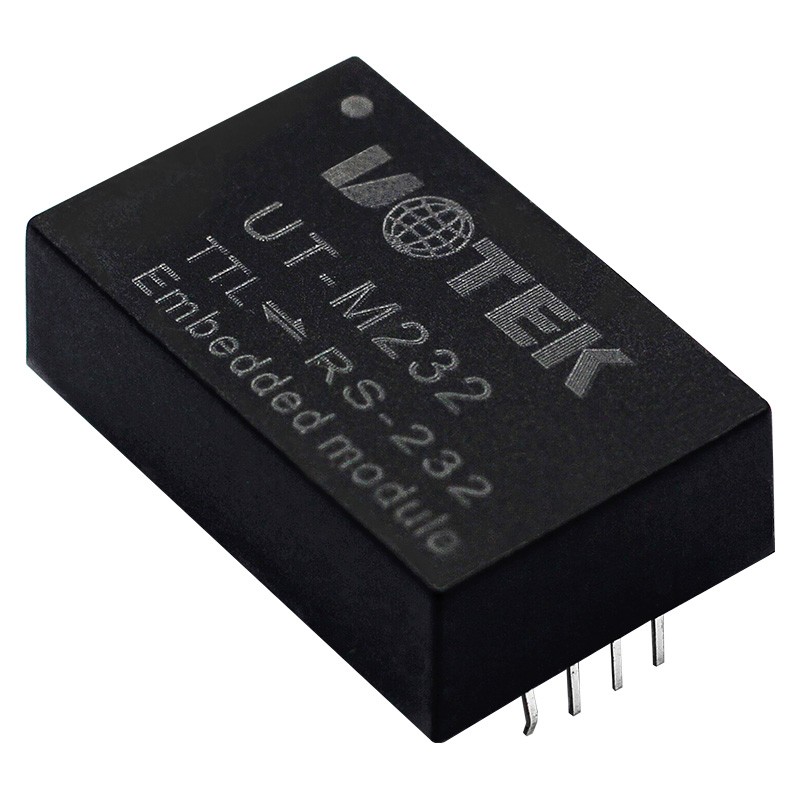

產品名稱：TTL轉RS-232（5V）模塊
規格型號：UT-M232
RS-232信號：232RXD、232TXD、SGND
TTL信號： RXD、TXD、GND
RS-232信號具有600W防浪涌保護
隔離電壓：1000V DC
產品概述：
UT-M232 系列隔離收發器模塊，是集成電源隔離、電氣隔離、RS-232 接口芯片、具有隔離及總線保護功能于一身；方便嵌入用戶的設備使產品具有連接到RS-232 網絡的功能。該系列模塊采用灌封工藝，具有很好的隔離特性，隔離電壓高達1000V DC。可用于工業通訊、煤礦行業、電力監控、樓宇自動化、石油化工、PLC 與變頻器的通信。
產品參數：
| 輸入電壓 | DC4.75～5.25V | |
| 模塊靜態電流 | 小于50mA | |
| 模塊發送電流 | 小于60mA | |
| RS-232總線接口 | 具有ESD總線保護功能，雙絞線輸出，浪涌保護功能600W | |
| 串行接口 | 兼容+5V 標準UART接口 | |
| 輸入數據波特率 | 最大115200bps | |
| 數據延時 | 從接收數據切換到發送數據延時時間：最小30μs，最大100μs | |
| 隔離電壓 | 1000VDC | |
| 工作環境 | 溫度范圍 | -40℃～+85℃ |
| 濕度 | 5～95%不結露 | |
訂購信息：
| 型號 | UT-M232 | |
| 信號/接口 | TTL | 5V |
| RS-232 | √ | |
| 接口保護等級 | RS-232 | 600W浪涌 |
| 通訊速率 | 300bps-115.2Kbps | |
| 使用環境 | 溫度 | -40/85℃ |
| 濕度 | 5-95% | |
| 電源 | 無源 | |

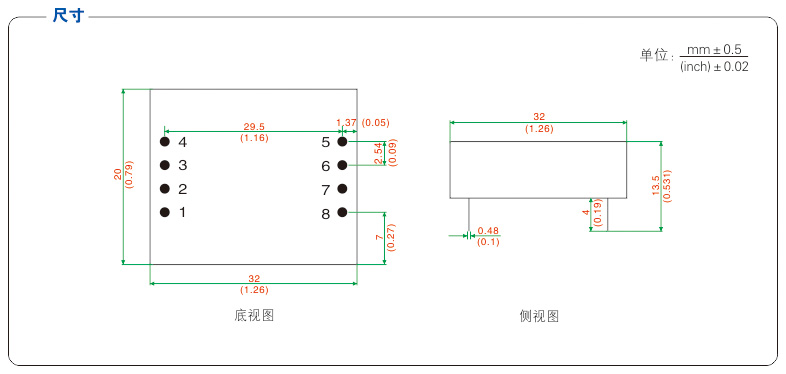

產品尺寸：

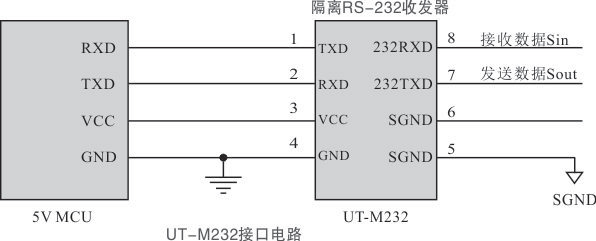

典型電路示意圖：
