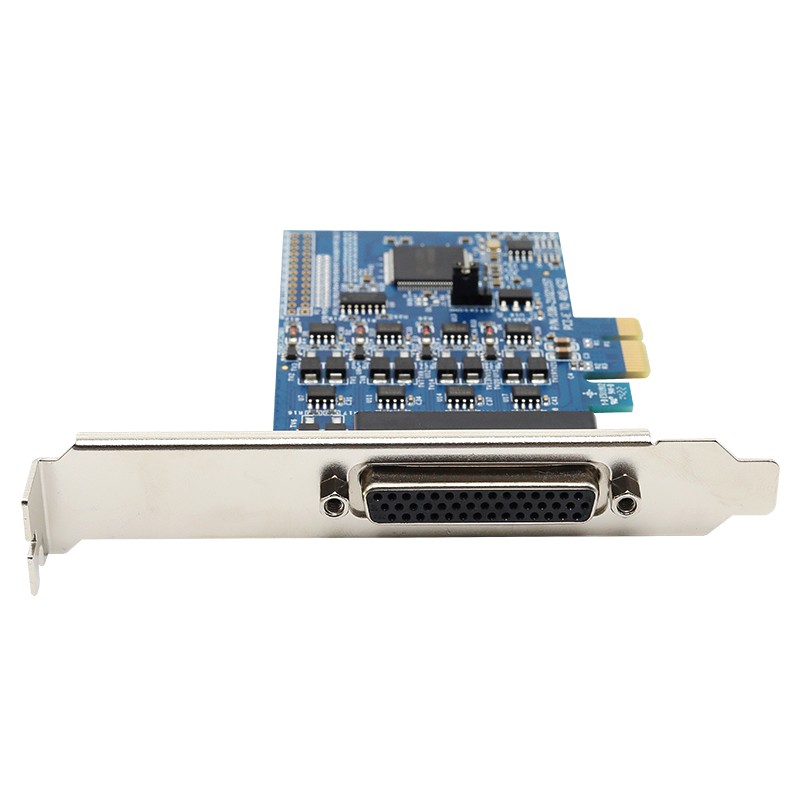

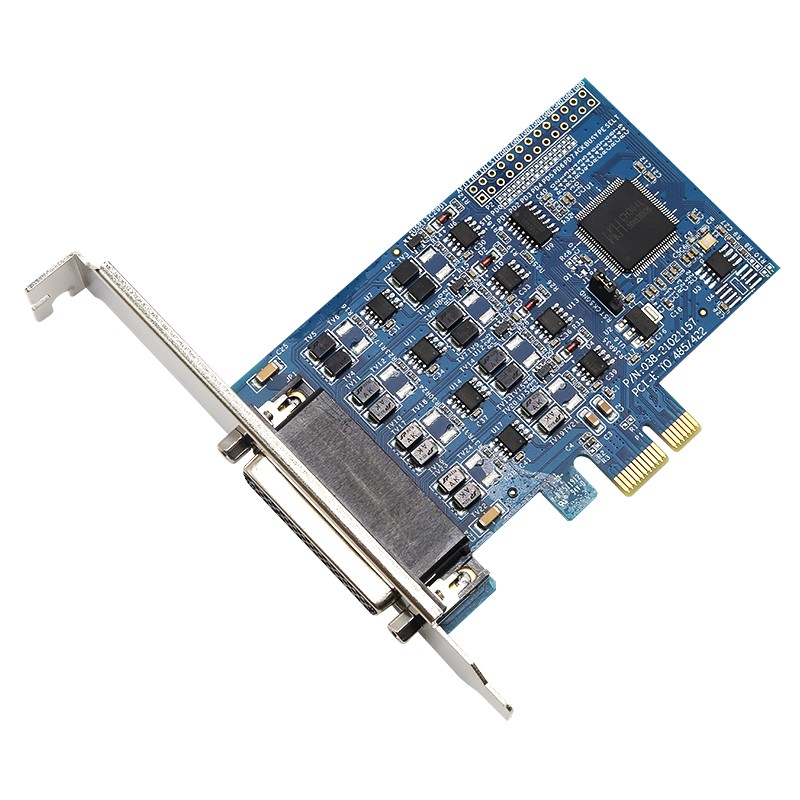

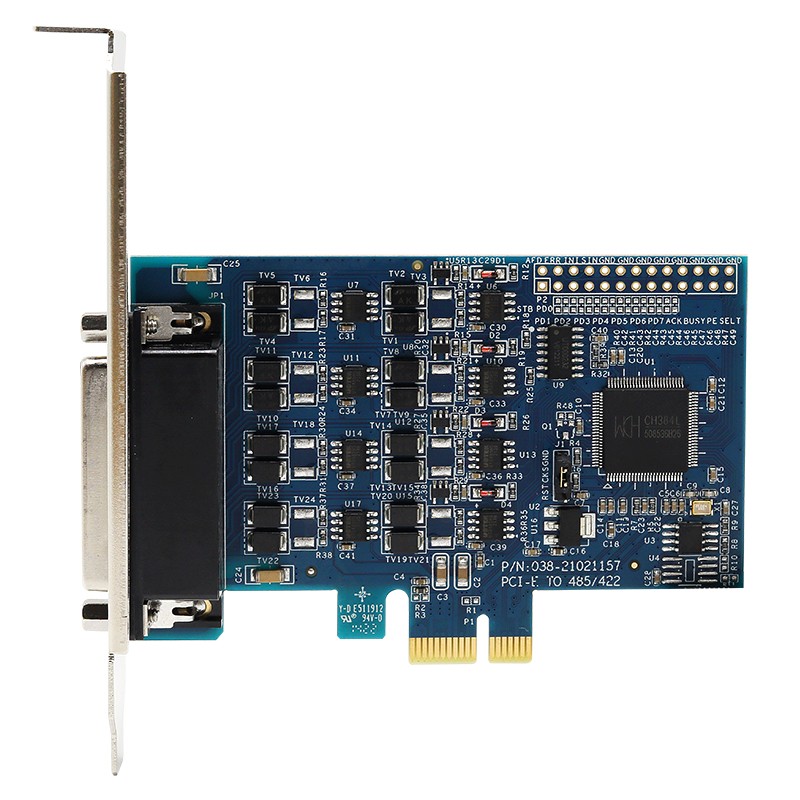

產品名稱：PCI-E轉4口RS-485/422多串口卡
規格型號：UT-7924

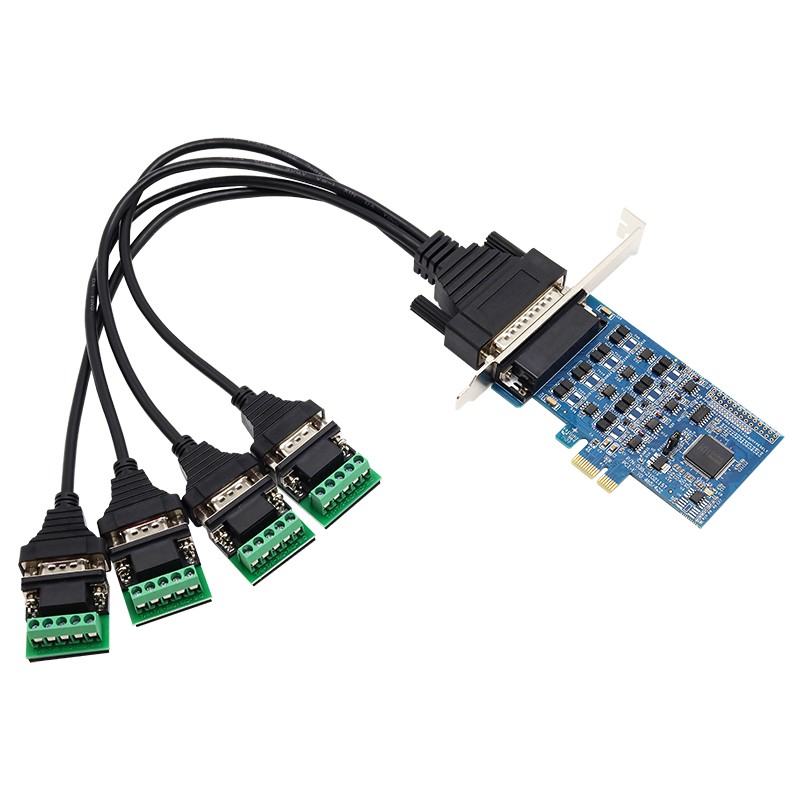

連接類型：DR44母頭1個，排線DR44公頭轉4口DB9
總線：PCI-E
RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
RS-485信號：Data+(A) 、Data-(B) 、GND
產品概述：
UT-7924是PCI-E轉四口RS-485/422串口卡，能夠?qū)味说腜CI-E信號轉換為RS-485/422信號，帶有快速的瞬態抑制保護器，此保護器被設計用來保護RS-485/422接口，采用當今先進的TVS管，正常情況下TVS管呈高組狀態，當TVS管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低，吸收一個大電流，從而將其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效的抑制閃電（LIGHTNING）和ESD，提供信號線600W的雷擊浪涌保護，以及各種原因在線路上產生的浪涌和瞬態過壓，并且極小的極間電容保證了RS-485/422的高速傳輸。
產品參數：
| 硬件接口 | 連接類型 | DR44母頭1個，排線DR44公頭轉4口DB9 |
| 總線 | PCI-E | |
| 信號 | RS-422 | T/R+、T/R-、RXD+、RXD-、GND |
| RS-485 | Data+(A) 、Data-(B) 、GND | |
| 傳輸速率 | 300bps-921.6Kbps | |
| 數據位 | 5、6、7、8 | |
| 停止位 | 1、2 | |
| 校驗位 | 支持奇、偶、無校驗、空白0、標志1 | |
| 流控制 | RTS/CTS XON/XOFF | |
| 工作溫度 | -40℃～85℃ | |
| 接口保護 | RS-485/422接口信號線600W的浪涌防護 | |
| 支持系統 | Windows 2012/8/8.1/2016/10/xp/vista/7/2003/2008/98/NT4.0以及Linux | |
| 保修期 | 3年 | |
訂購信息：
| 型號 | UT-7924 | |
| 信號/接口 | PCI-E | Universal |
| RS-485/422 | √ | |
| 端口數量 | PCI-E | 1 |
| RS-485/422 | 4 | |
| 接口保護等級 | RS-485/422 | 600W浪涌保護 |
| 通訊速率 | 300bps-921.6kbps | |
| 使用環境 | 溫度 | -40/85℃ |
| 濕度 | 5-95% | |
| 電源 | 無源 | |
產品尺寸：
連接器和信號：
